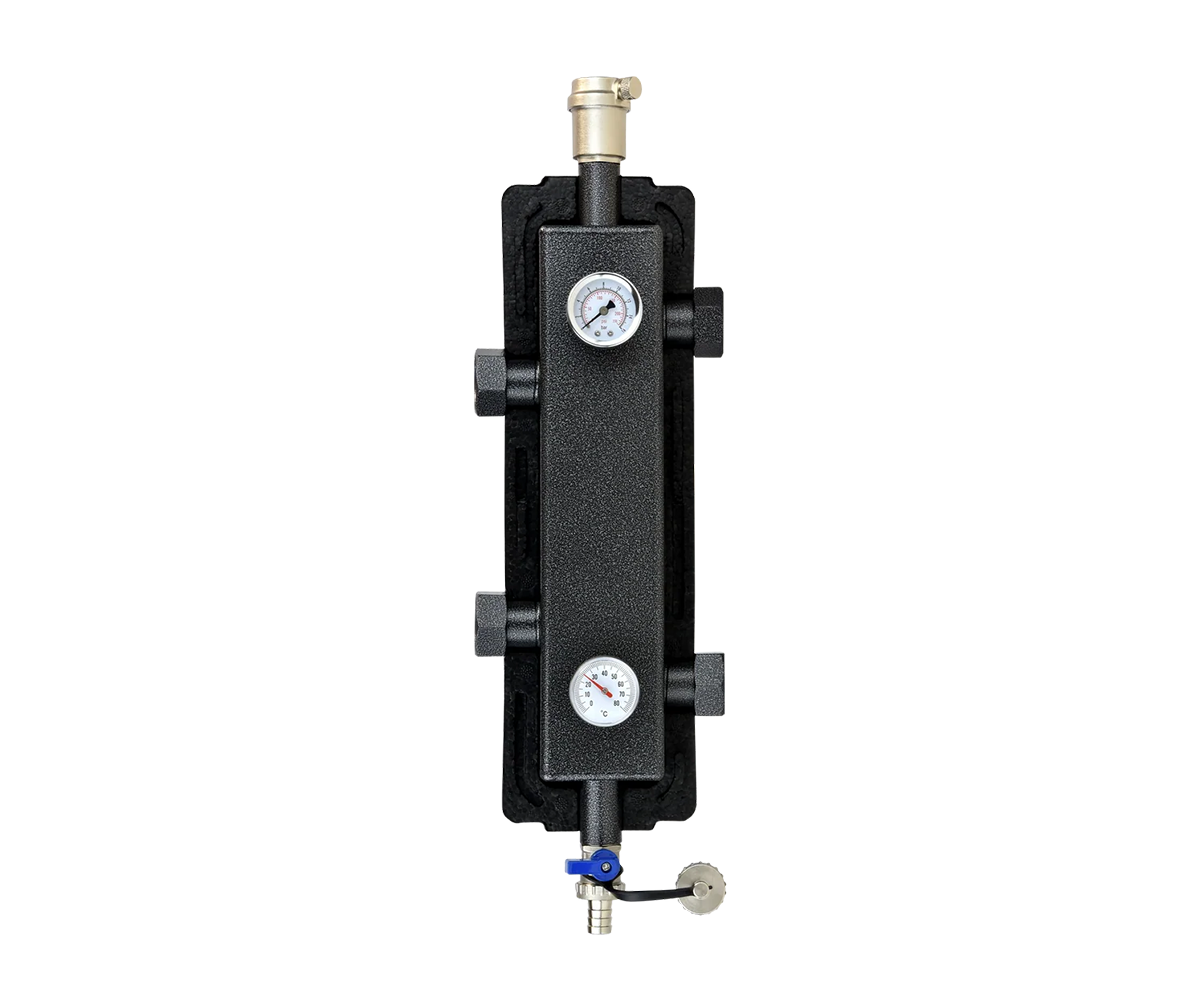

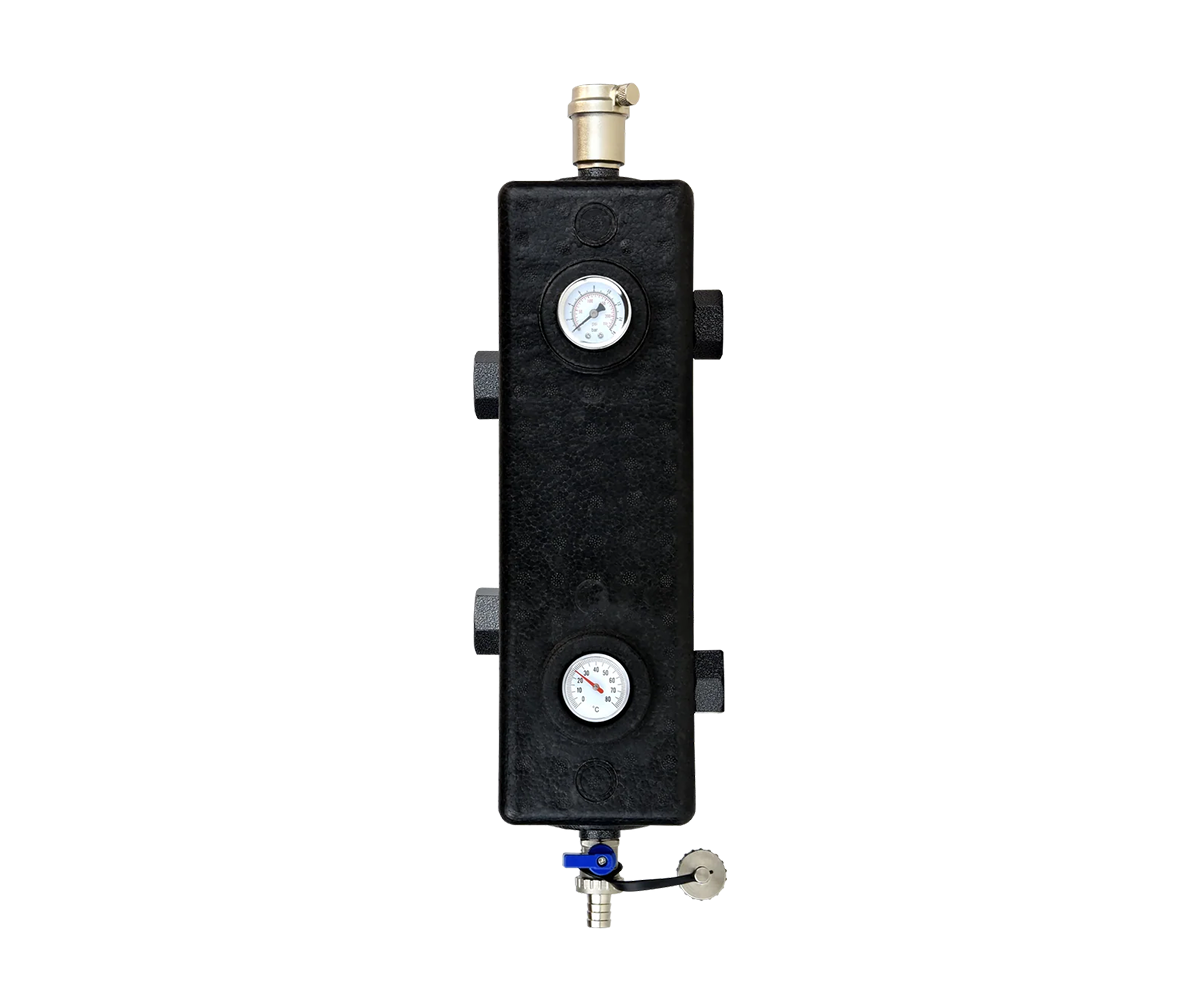

ვერტიკალური ჰიდროისარი GWS 1

SP-S ვერტიკალური ჰიდრავლიკური კლაჩი – სისტემების ბალანსირება და სტაბილური მუშაობა

SP-S ვერტიკალური კლაჩი განკუთვნილია გათბობის სისტემებში დასამონტაჟებლად და მისი ძირითადი ფუნქციაა ჰიდრავლიკური ბალანსის უზრუნველყოფა,

წნევის გათანაბრება და სხვადასხვა კონტურის დამოუკიდებელი მუშაობის შესაძლებლობა. მოწყობილობა მონტაჟდება სითბოს წყაროსა და მომხმარებელ კონტურებს შორის, რაც ოპტიმიზაციას უკეთებს ცირკულაციური ტუმბოების მუშაობას.

კლაჩი წარმოადგენს IBO-ს პროდუქციის ხაზის დამატებით ელემენტს და თავსებადია გამანაწილებლებთან და ტუმბოს ჯგუფებთან (IBO GP PRO).

დანიშნულება და ფუნქცია

SP-S კლაჩის გამოყენება რეკომენდებულია შემდეგ შემთხვევებში:

•გათბობის სისტემების ჰიდრავლიკური ბალანსირება;

•სითბოს წყაროსა და მომხმარებელ კონტურების განცალკევება;

•ტუმბოების მუშაობის ოპტიმიზაცია;

•სისტემის სტაბილურობის შენარჩუნება ნაწილობრივი დატვირთვის პირობებში;

•იატაკქვეშა გათბობის სისტემების ბალანსირება.

აღსანიშნავია, რომ კლაჩი არ ახდენს წნევით სრულ ჰიდრავლიკურ განცალკევებას (როგორც სითბოს გადამცვლელი), არამედ უზრუნველყოფს ნაკადების დაბალანსებას.

კონსტრუქციული მახასიათებლები

მოწყობილობა აღჭურვილია:

•ავტომატური ჰაერგამშვებით – ჰაერის დაგროვების თავიდან ასაცილებლად;

•დრენაჟის სარქველით – დაბინძურების მოსაცილებლად;

•თერმომეტრით – ტემპერატურის კონტროლისთვის;

•მანომეტრით – წნევის მონიტორინგისთვის;

•თბოიზოლაციით – ენერგოდაკარგების შემცირებისთვის.

ხელმისაწვდომი ვერსიები

•SP-S GWs 1" 50 kW 1:1 – შიდა ხრახნით (1") და მოძრავი ქანჩებით;

•SP-S GZ 1" 50 kW 1:1 – გარე ხრახნით (1").

ორივე ვერსია უზრუნველყოფს ერთი სითბოს წყაროს და ერთი გათბობის კონტურის მიერთებას.

კომპლექტაცია

•კლაჩი – 1 ცალი

•თბოიზოლაცია (წინა და უკანა) – 1 კომპლექტი

•ჰაერგამშვები – 1 ცალი

•დრენაჟის სარქველი – 1 ცალი

•თერმომეტრი – 1 ცალი

•მანომეტრი – 1 ცალი

ტექნიკური მონაცემები

•სიმძლავრე: 50.0 kW

•მაქსიმალური სამუშაო ტემპერატურა: 95°C

•მაქსიმალური სამუშაო წნევა: 3 bar

•ზედა მიერთება:

oშიდა ხრახნი 1" (SP-S GW)

oგარე ხრახნი 1" (SP-S GZ)

•ქვედა მიერთება:

oშიდა ხრახნი 1" (SP-S GW)

oგარე ხრახნი 1" (SP-S GZ)

•სიმაღლე (სარქვლისა და ჰაერგამშვების გარეშე): 390 mm

•საერთო სიმაღლე: 490 mm

•სითბოს წყაროს მიერთებების შორის მანძილი: 140 mm

•მომხმარებლის კონტურის მიერთებების შორის მანძილი: 210 mm

•ზომები: 390 / 140 / 210 mm

•წონა: დაახლოებით 3.1 – 3.2 კგ

უპირატესობები

•ჰიდრავლიკური ბალანსის ეფექტური უზრუნველყოფა;

•ტუმბოების მუშაობის ოპტიმიზაცია;

•სისტემის სტაბილურობის გაზრდა;

•ჰაერისა და დაბინძურების ავტომატური გამოდევნა;

•მარტივი მონტაჟი და ექსპლუატაცია;

•თავსებადობა სხვადასხვა გათბობის სისტემებთან.

დასკვნა

SP-S ვერტიკალური კლაჩი წარმოადგენს მნიშვნელოვან კომპონენტს თანამედროვე გათბობის სისტემებში, რომელიც უზრუნველყოფს ჰიდრავლიკურ ბალანსს,

ამცირებს დატვირთვას ტუმბოებზე და ზრდის მთლიან სისტემის ეფექტურობასა და საიმედოობას.
