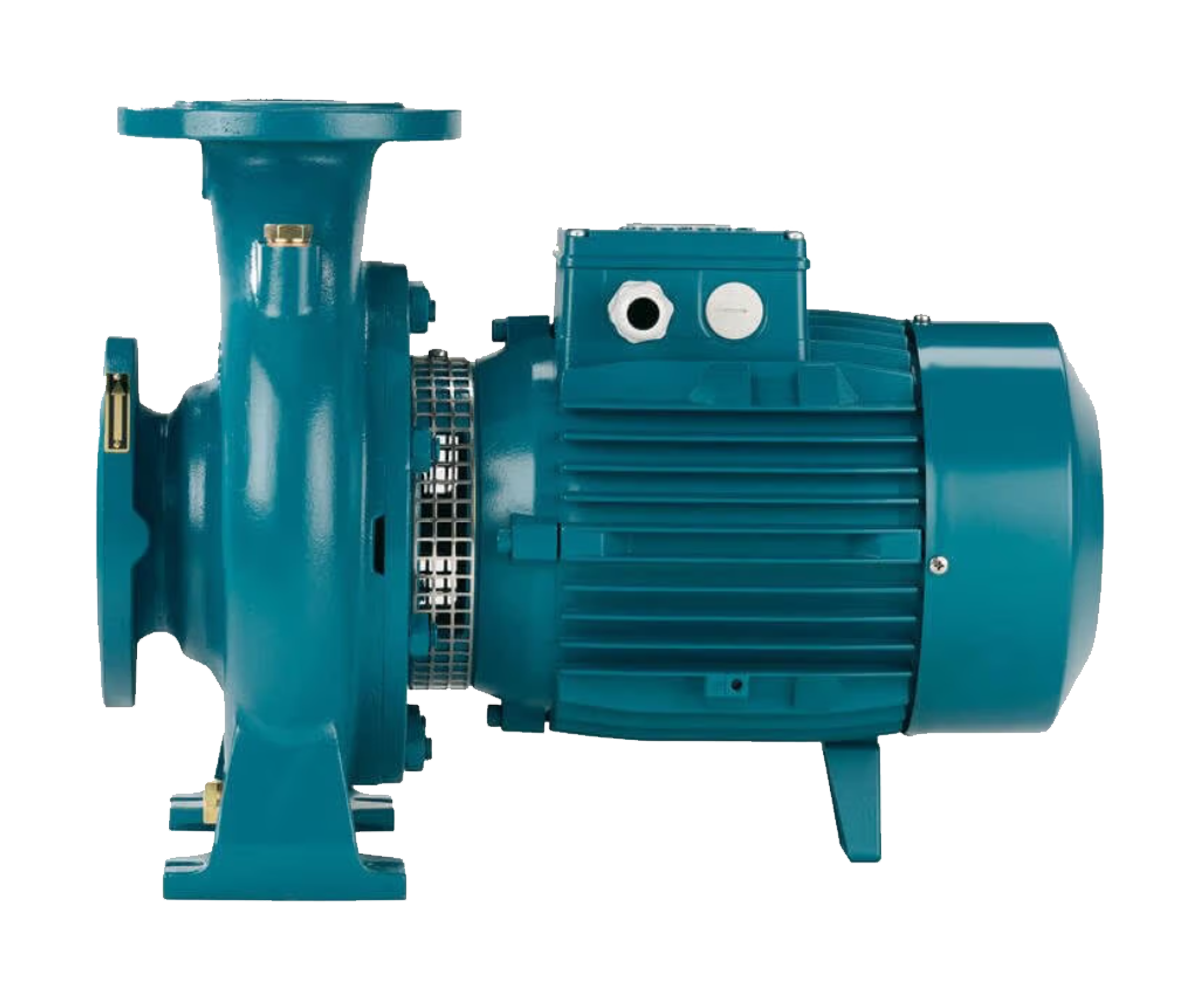

Calpeda NM – მონობლოკური ცენტრიფუგალური ტუმბო ჰორიზონტალური დიზაინით

კონსტრუქცია:

•ახლო დამონტაჟებული ცენტრიფუგალური ტუმბო ელექტროძრავით, ექსტენდირებული ღეროთი, პირდაპირი კავშირით ტუმბოსთან (მაქსიმალური სიმძლავრე 30 kW).

•37–75 kW ძრავებისთვის ახალი ბრაკეტების კონსტრუქცია, ინტეგრირებული thrust bearing-ით.

•ტუმბოს კორპუსი აქსიური suction პორტით და რადიული მიწოდებით ზედა მხარეს. ძირითადი ზომები და შესრულება შესაბამისობაშია EN 733 სტანდარტთან.

ვერსიები:

oNM – კორპუსი და ლანთერნის ბრაკეტი ჩუქურთმებული რკინით.

oB-NM – კორპუსი და ბრაკეტი/ყდა ბრინჯაოსგან, ტუმბოები სრულად შეღებილი მიწოდებით.

•კავშირები: ფლანჯები PN 10, EN 1092-2.

•საკონტროლო ფლანჯები მოთხოვნის მიხედვით:

oNM 32–50: ალაგი ფლანჯები EN 1092-1, PN16.

oNM 65–NMS 100: შედუღების ფლანჯები EN 1092-1, PN10.

გამოყენების სფეროები:

•სუფთა სითხეების გადატანა, მყარი ნივთიერებების შემცველობა ≤0,2%, არ აზიანებს ტუმბოს მასალებს.

•წყლის მიწოდება, გათბობის, კონდიცირების, გაგრილების და ცირკულაციური სისტემები.

•სამოქალაქო და სამრეწველო პროექტები.

•საგანგებო მდგომარეობების ან სახანძრო სისტემების წყლის მიწოდება.

•სარწყავი და ბაღის სარწყავი სისტემები.

ტექნიკური მახასიათებლები:

პარამეტრი მნიშვნელობა

მაქსიმალური დინება 1,400 ლ/წთ

მაქსიმალური წნევა 27 მ

შეყვანის ძაბვა 3 × 400 V

სიმძლავრე – P2 4 kW

suction პორტი DN65

მიწოდების პორტი DN50

მაქსიმალური წოვის სიღრმე 7 მ

სასმელი წყლის სერტიფიკატი არა

მაქსიმალური დენი 9,60 A

მაქსიმალური სითხის ტემპერატურა 90 °C

დაცვის კლასი IP54

ავტომატური თერმო დაცვა არა

მშრალი ცირკულაციის დაცვა არა

გამორთვის ღილაკი არა

სიჩქარის რეგულირება არა

კონდენსატორი არა

ტუმბოს დიზაინი ჰორიზონტალური

იმპელერის მასალა ჩუქურთმებული რკინა

კონსტრუქცია მონობლოკური

დოკუმენტაცია:

•ინსტრუქცია PDF (4.7 MB)

•მონაცემთა ფურცელი PDF (2.0 MB)
