სამრეწველო მონობლოკური ცენტრიფუგალური ტუმბო (3x400V, 7.5kW, 1350 ლ/წთ)

მონობლოკური ჰორიზონტალური ცენტრიფუგალური ტუმბო EN 733 სტანდარტის მიხედვით. სიმძლავრე 7.5 kW,

მაქსიმალური დებიტი 1350 ლ/წთ, აწევა 39 მ. სამფაზიანი 400V. განკუთვნილია წყალმომარაგების, გათბობის, გაგრილების და სამრეწველო სისტემებისთვის.

პროდუქტის აღწერა

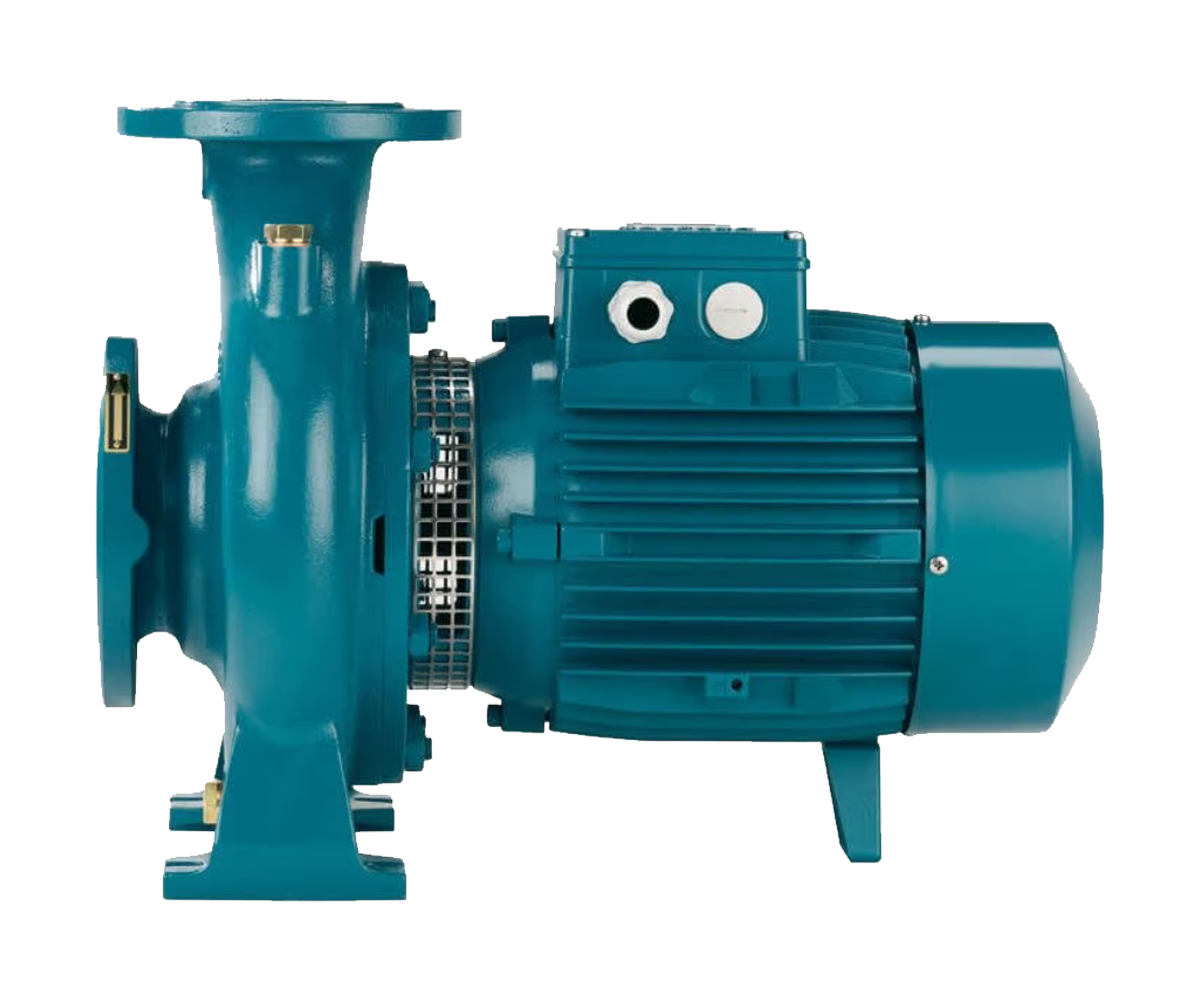

მონობლოკური ტიპის, მჭიდროდ დაკავშირებული (close-coupled) ცენტრიფუგალური ტუმბო, სადაც ელექტროძრავის გახანგრძლივებული ლილვი პირდაპირ არის მიერთებული ტუმბოს იმპელერთან.

•30 kW-მდე — ძრავის ლილვი უშუალოდ დაკავშირებულია ტუმბოსთან

•37–75 kW — სტანდარტული ძრავებისთვის ახალი სამაგრი კონსტრუქცია (stub-shaft), ინტეგრირებული აქსიალური საკისრით

ტუმბოს კორპუსი აღჭურვილია:

•აქსიალური შეწოვით

•ზედა რადიალური გამოტანით

•ძირითადი ზომები და ჰიდრავლიკური პარამეტრები შეესაბამება EN 733 სტანდარტს

კონსტრუქციული ვარიანტები

•NM – კორპუსი და ლანტერნა თუჯისგან

•B-NM – კორპუსი და საფარი ბრინჯაოსგან (სრულად შეღებილი შესრულება)

ფლანცური მიერთება:

•PN 10, EN 1092-2

კონტრფლანცები (მოთხოვნის შემთხვევაში):

•NM 32/.. – NM 50/.. : ხრახნიანი ფლანცები EN 1092-1, PN 16

•NM 65/.. – NMS 100/.. : შესადუღებელი ფლანცები EN 1092-1, PN 10

გამოყენების სფერო

•სუფთა სითხეები (მყარი ნაწილაკები ≤ 0.2%), არაგრესიული მასალებისთვის

•წყალმომარაგების სისტემები

•გათბობის, კონდიცირებისა და ცირკულაციის სისტემები

•სამოქალაქო და სამრეწველო ობიექტები

•სახანძრო სისტემები

•სარწყავი სისტემები

ტექნიკური მახასიათებლები

პარამეტრი მნიშვნელობა

მაქსიმალური დებიტი 1350 ლ/წთ

მაქსიმალური აწევა 39 მ

ძაბვა 3x400 V

სიმძლავრე (P2) 7.5 kW

შეწოვის ფლანცი DN65

გამოტანის ფლანცი DN50

მაქსიმალური შეწოვის სიღრმე 7 მ

მაქსიმალური დენი 14.30 A

სითხის მაქს. ტემპერატურა 90°C

დაცვის კლასი IP54

სასმელი წყლის სერტიფიკატი არა

თერმული დაცვა არა

მშრალი სვლის დაცვა არა

სიჩქარის რეგულირება არა

კონსტრუქცია მონობლოკური

განლაგება ჰორიზონტალური

იმპელერის მასალა თუჯი
