კონსტრუქცია

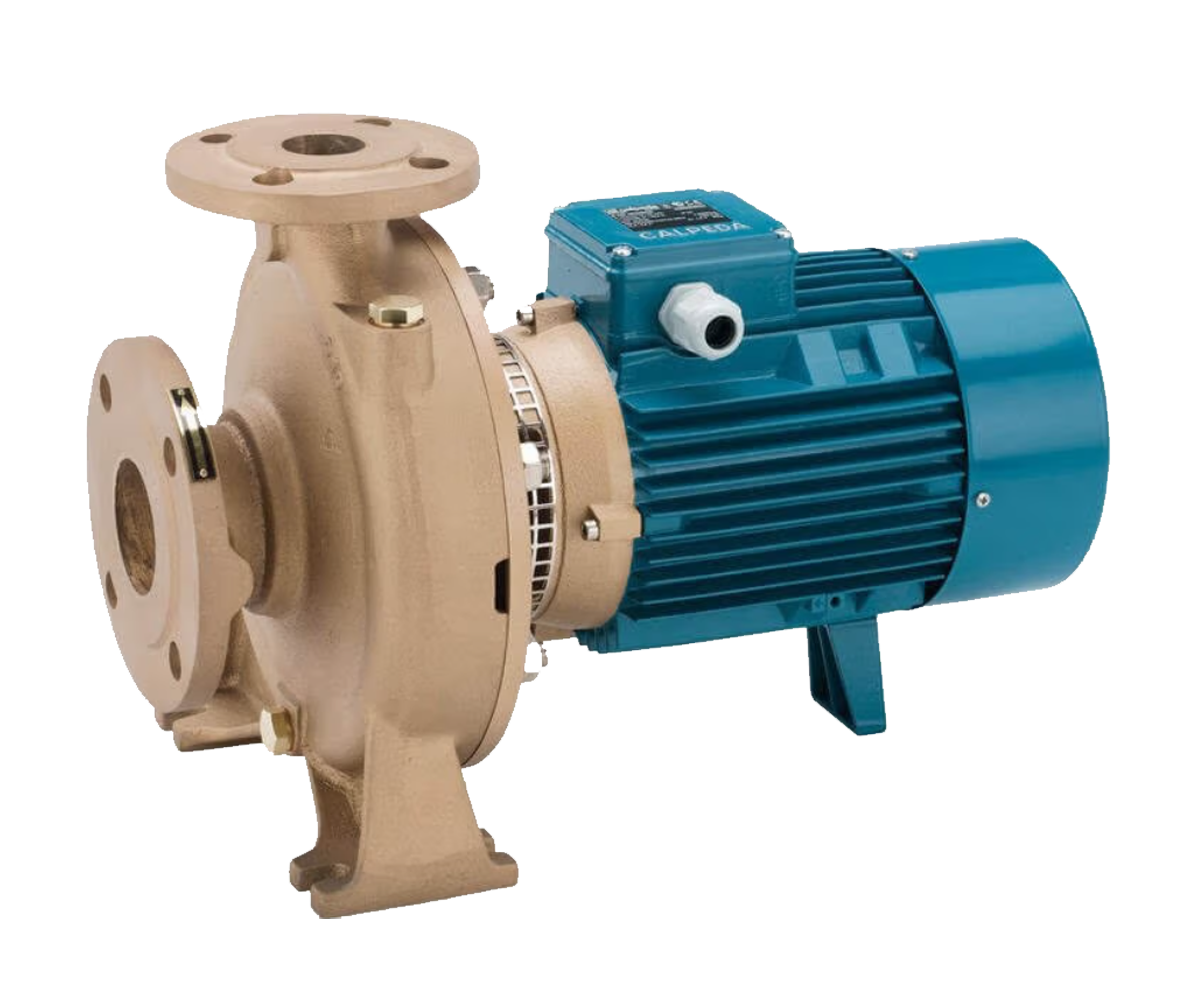

მჭიდროდ შეერთებული (close-coupled) ცენტრიდანული ტუმბოები:

•30 კვტ-მდე — ელექტროძრავის გახანგრძლივებული ლილვი პირდაპირ უკავშირდება ტუმბოს.

•37–75 კვტ დიაპაზონში — განახლებული ლანტერის კონსტრუქცია (stub-shaft) ინტეგრირებული ღერძული საკისრით.

ტუმბოს კორპუსი შესრულებულია ღერძული შეწოვით და ზედა, რადიალური მიწოდებით.

ძირითადი გაბარიტები და სამუშაო მახასიათებლები შეესაბამება სტანდარტს EN 733.

ვერსიები

•NM — კორპუსი და ლანტერის სამაგრი თუჯის

•B-NM — კორპუსი და ლანტერის სამაგრი/სახურავი ბრინჯაოს

(ტუმბოები მიწოდებულია სრულად შეღებილი მდგომარეობით)

შეერთებები

•ფლანცები: PN 10, EN 1092-2

საპასუხო ფლანცები (მოთხოვნის შემთხვევაში)

•NM 32/.. – NM 50/.. : ხრახნიანი ფლანცები EN 1092-1, PN 16

•NM 65/.. – NMS 100/.. : შესადუღებელი ფლანცები EN 1092-1, PN 10

გამოყენების სფეროები

•სუფთა, აბრაზიული ნაწილაკების გარეშე სითხეები (მყარი მინარევები მაქს. 0.2%)

•წყალმომარაგების სისტემები

•გათბობის, კონდიცირებისა და გაგრილების სისტემები

•ცირკულაციური დანადგარები

•სამოქალაქო და სამრეწველო ობიექტები

•სახანძრო სისტემები

•სარწყავი სისტემები

ტექნიკური მახასიათებლები

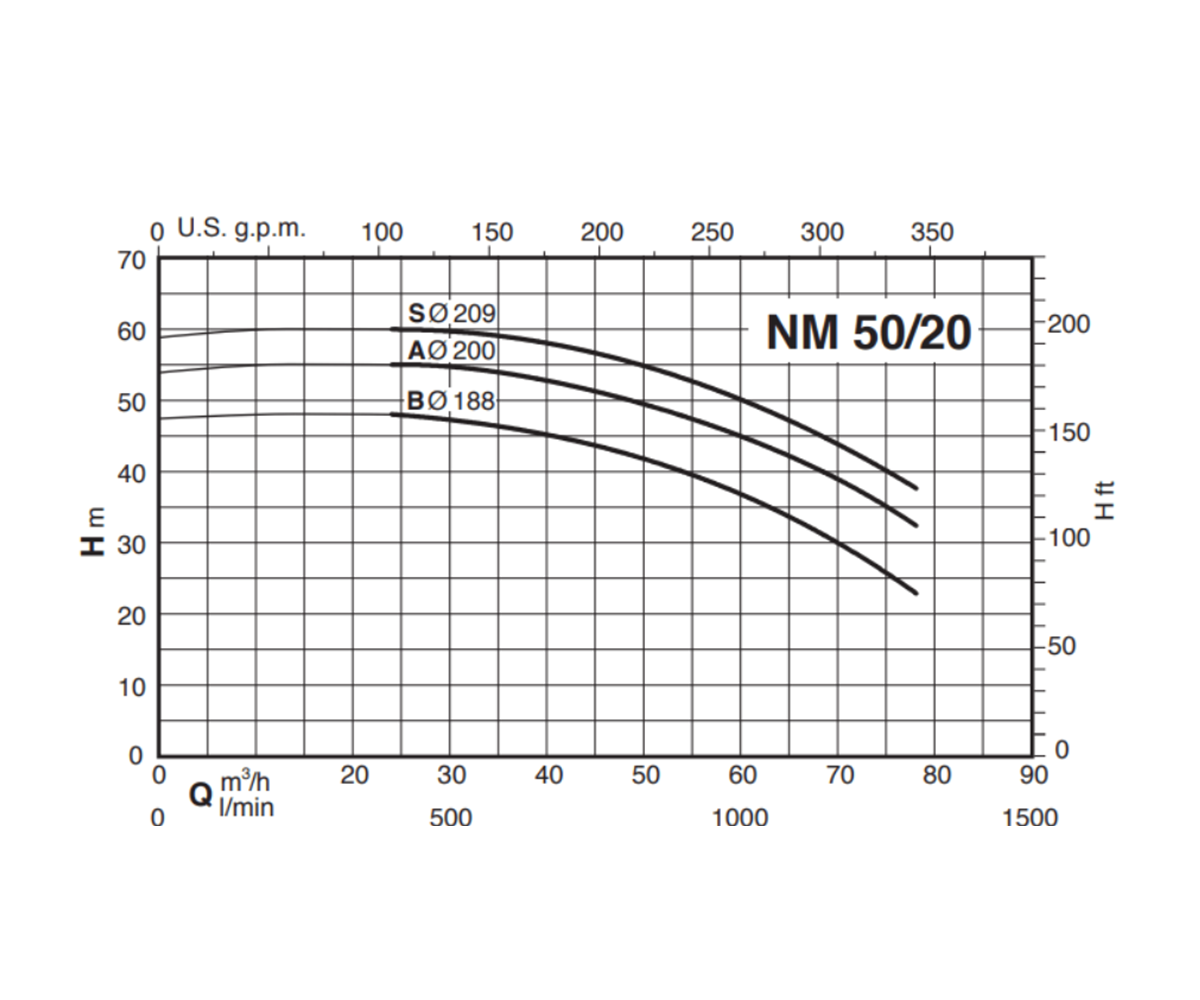

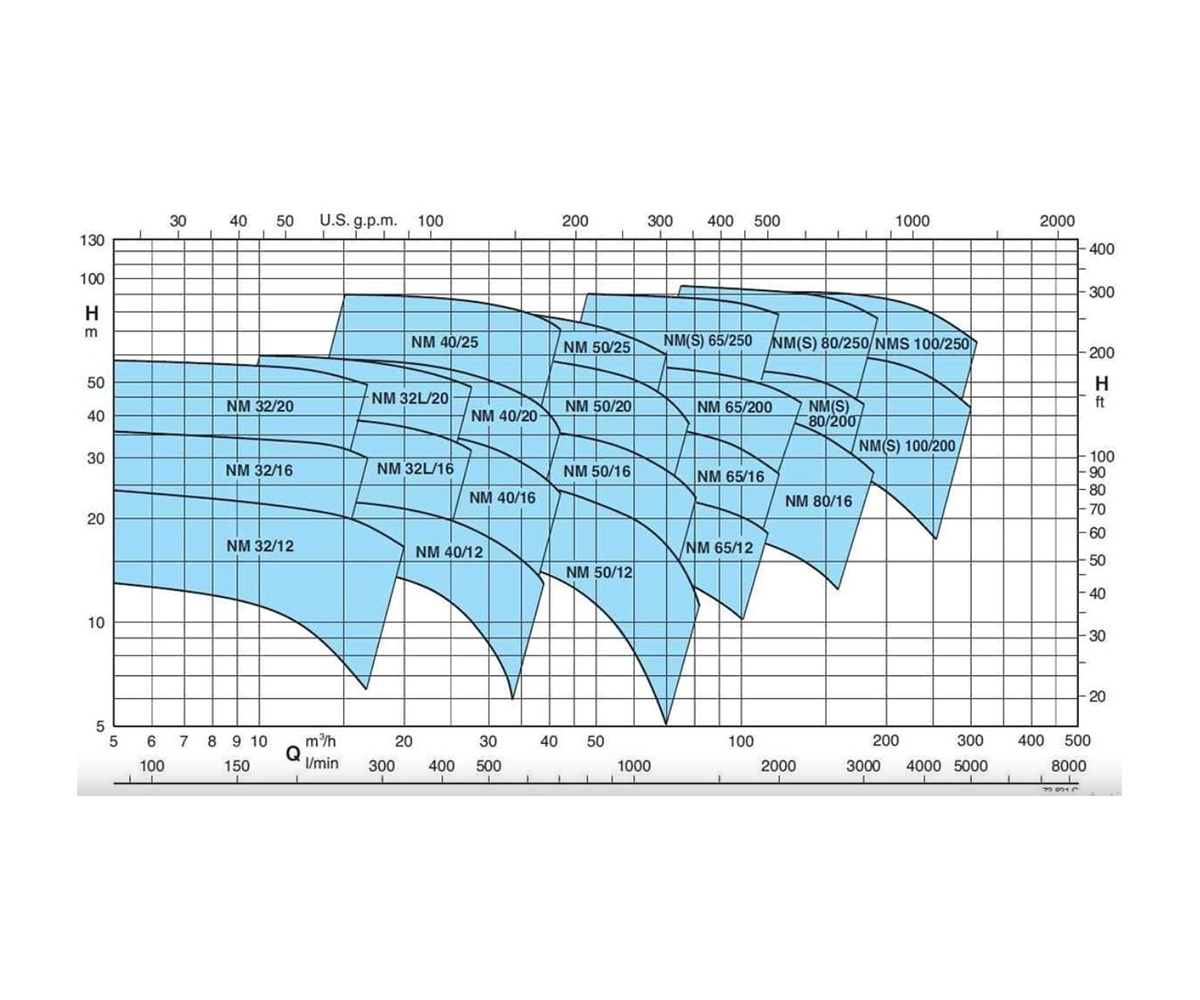

ჰიდრავლიკური პარამეტრები

•მაქსიმალური წარმადობა: 1,150 ლ/წთ

•მაქსიმალური ამწეობა (Hmax): 55 მ

•მაქსიმალური შეწოვის სიმაღლე: 7 მ

•დასაშვები სითხის მაქსიმალური ტემპერატურა: 90°C

ელექტრული პარამეტრები

•კვების ძაბვა: 3~400 V

•სიმძლავრე (P2): 11 კვტ

•მაქსიმალური დენი: 21.50 A

შეერთების ზომები

•შეწოვის პორტი: DN65

•მიწოდების პორტი: DN50

კონსტრუქციული მონაცემები

•ტუმბოს ტიპი: ჰორიზონტალური

•კონსტრუქცია: მონობლოკი

•იმპელერის მასალა: თუჯი

•დაცვის კლასი: IP54

•სასმელი წყლის სერტიფიკატი: არ გააჩნია

დამატებითი ფუნქციები

•ავტომატური თერმოდაცვა — არ გააჩნია

•მშრალი სვლის დაცვა — არ გააჩნია

•ჩაშენებული გამორთვის ჩამრთველი — არ გააჩნია

•სიჩქარის რეგულირება — არ გააჩნია

•კონდენსატორი — არ გააჩნია

დოკუმენტაცია

•ინსტრუქცია (Instruction manual) — PDF (4.7 MB)

•ტექნიკური მონაცემების ფურცელი (Data sheet) — PDF (2.0 MB)

ტუმბო განკუთვნილია სუფთა წყლისა და არაგრესიული სითხეების გადასატუმბად, სადაც აუცილებელია მაღალი წარმადობა,

სტაბილური წნევა და ხანგრძლივი ექსპლუატაცია.
