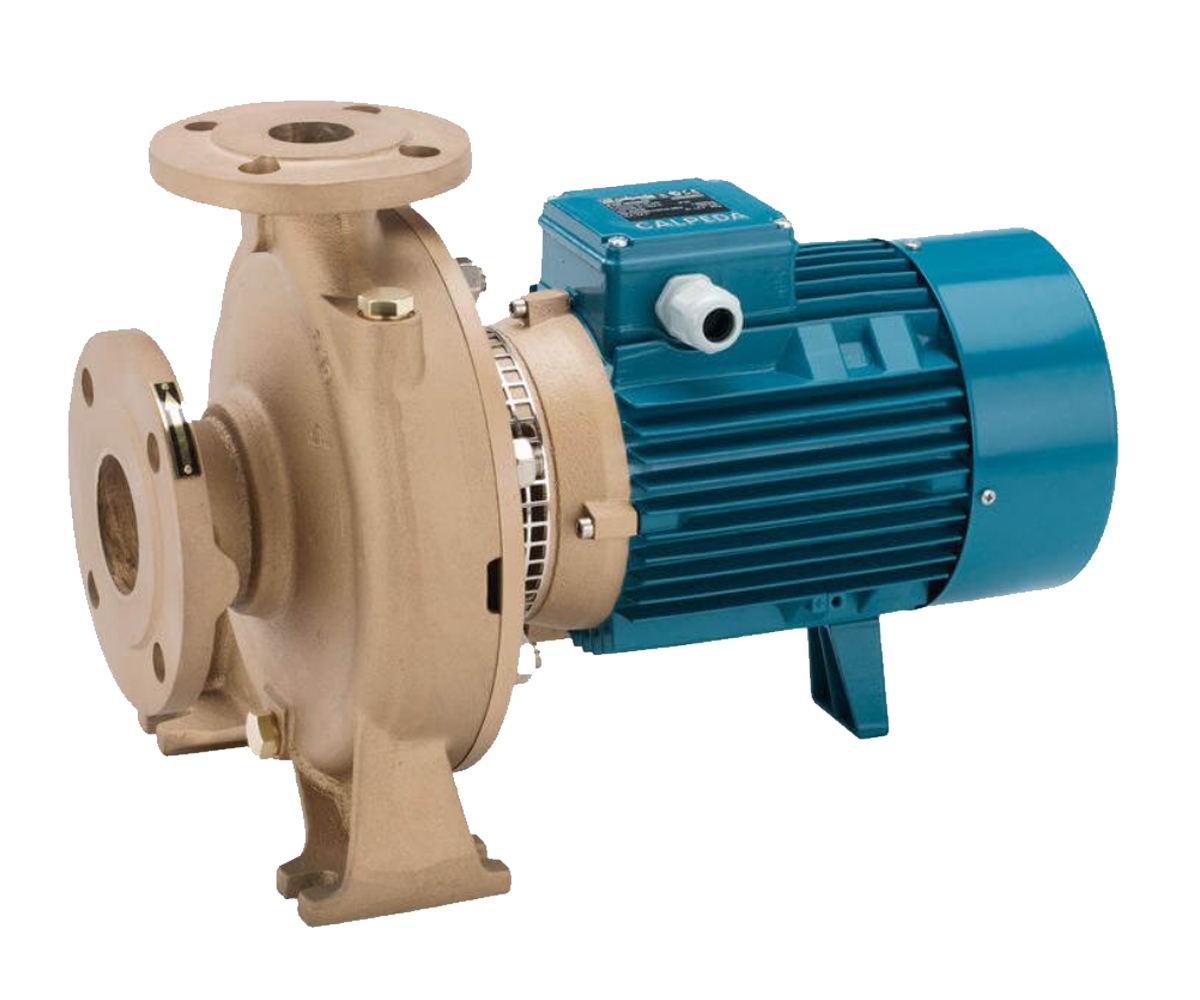

NM / B-NM სერიის ჰორიზონტალური მონობლოკი ცენტრიფუგული ტუმბო (EN 733)

NM / B-NM სერიის ჰორიზონტალური მონობლოკი ცენტრიფუგული ტუმბოები წარმოადგენს close-coupled ტიპის ცენტრიფუგულ ტუმბოებს,

სადაც ელექტროძრავი გახანგრძლივებული ლილვით უშუალოდ არის მიერთებული ჰიდრავლიკურ ნაწილთან (მოდელები 30 kW-მდე).

37–75 kW დიაპაზონში გამოიყენება ახალი ბრაკეტის (stub-shaft) კონსტრუქცია ინტეგრირებული აქსიული საყრდენი საკისრით.

ტუმბოს კორპუსი შესრულებულია ღერძული შეწოვით (axial suction) და ზედა რადიალური მიწოდებით (radial delivery).

ძირითადი ზომები და ჰიდრავლიკური მახასიათებლები შეესაბამება EN 733 სტანდარტს.

ვერსიები

•NM – ტუმბოს კორპუსი და ლანტერნის ბრაკეტი თუჯის შესრულებით

•B-NM – ტუმბოს კორპუსი და ლანტერნის ბრაკეტი/საფარი ბრინჯაოს შესრულებით

(ტუმბოები მიწოდებულია სრულად შეღებილი)

შეერთებები

•ფლანცები – PN 10, EN 1092-2

საპირისპირო ფლანცები (მოთხოვნით):

•NM 32 – NM 50: ხრახნიანი ფლანცები EN 1092-1, PN 16

•NM 65 – NMS 100: შედუღებადი ფლანცები EN 1092-1, PN 10

ტექნიკური მახასიათებლები

(მოდელი 2.2 kW)

•ტიპი: ჰორიზონტალური მონობლოკი ცენტრიფუგული ტუმბო

•მაქსიმალური წარმადობა: 700 ლ/წთ

•მაქსიმალური აწევა (H): 22 მ

•ძაბვა: 3x400 V

•სიმძლავრე (P2): 2.20 kW

•მაქსიმალური დენი: 5.30 A

•შეწოვის პორტი: DN65

•მიწოდების პორტი: DN40

•მაქსიმალური შეწოვის სიღრმე: 7 მ

•სითხის მაქსიმალური ტემპერატურა: +90°C

•დაცვის კლასი: IP54

•კონსტრუქცია: მონობლოკი

•სამუშაო ბორბალი: თუჯი

•სასმელი წყლის სერტიფიკატი: არა

მოდელს არ გააჩნია ავტომატური თერმული დაცვა, მშრალი სვლის დაცვა, სიჩქარის რეგულირება და ჩამრთველი. საჭიროების შემთხვევაში რეკომენდებულია დამატებითი დაცვის ელემენტების მონტაჟი.

გამოყენების სფეროები

NM სერიის ჰორიზონტალური ტუმბოები განკუთვნილია:

•სუფთა, არააბრაზიული და არაგრესიული სითხეებისთვის (მყარი ნაწილაკები მაქს. 0.2%)

•წყალმომარაგების სისტემებისთვის

•გათბობის, კონდიცირებისა და გაგრილების სისტემებისთვის

•ცირკულაციის ქსელებისთვის

•სამოქალაქო და სამრეწველო ობიექტებისთვის

•ხანძარსაწინააღმდეგო სისტემებისთვის

•ირიგაციისთვის

ძირითადი უპირატესობები

EN 733 სტანდარტთან შესაბამისობა

გამძლე თუჯის ან ბრინჯაოს შესრულება

სტაბილური ჰიდრავლიკური პარამეტრები

მარტივი მონტაჟი და სერვისი

ოპტიმალური არჩევანი HVAC და წყალმომარაგების სისტემებისთვის

NM / B-NM სერიის ჰორიზონტალური ცენტრიფუგული ტუმბოები წარმოადგენს საიმედო, ინდუსტრიულ გადაწყვეტას საშუალო და მაღალი დებიტის სისტემებისთვის,

სადაც მნიშვნელოვანია გამძლეობა, სტანდარტიზაცია და ხანგრძლივი ექსპლუატაცია.
