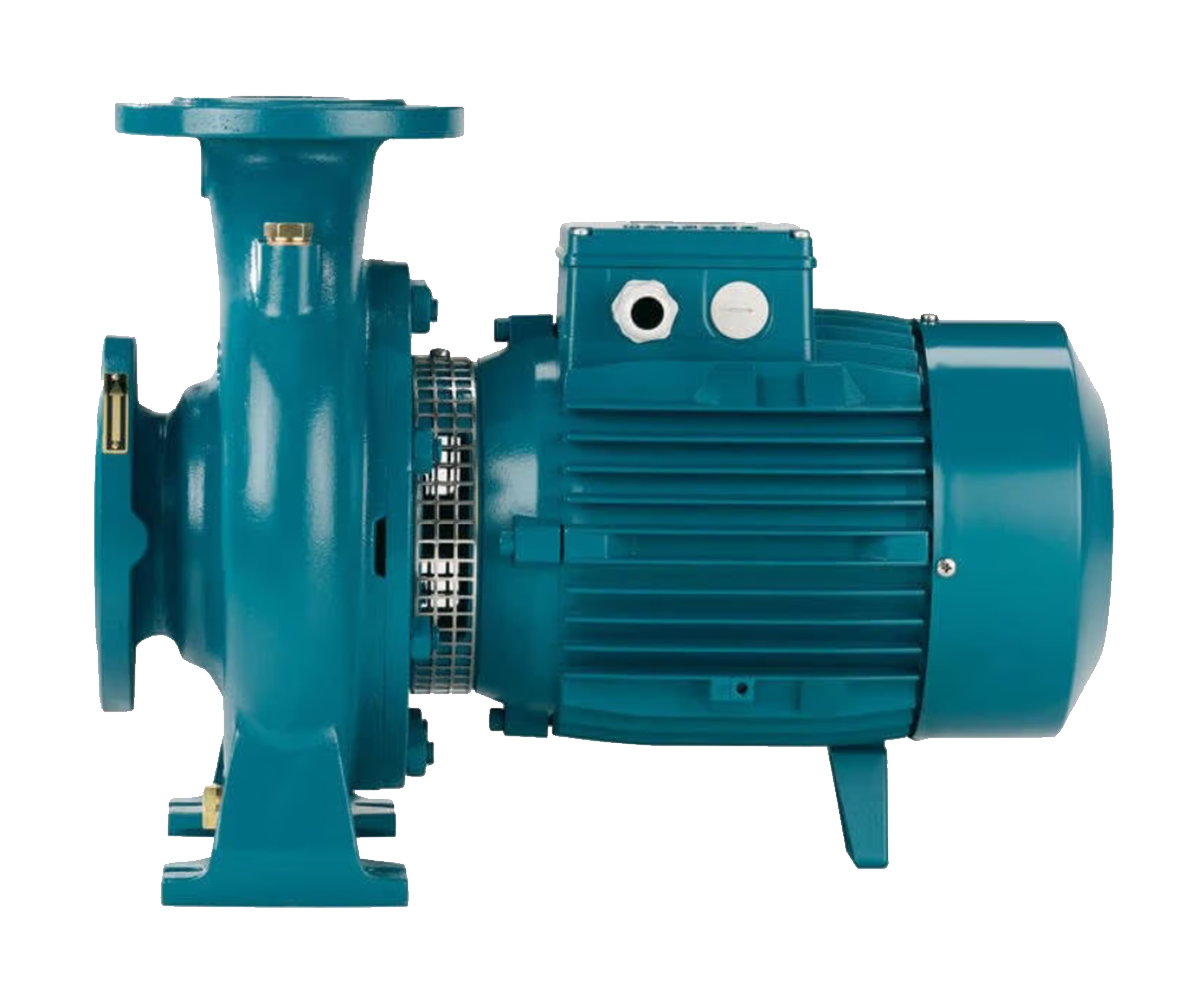

NM / B-NM მონობლოკი ცენტრიფუგული ტუმბო 4 kW – EN 733

NM სერიის მონობლოკი ცენტრიფუგული ტუმბო წარმოადგენს ჰორიზონტალურ, close-coupled ტიპის აგრეგატს,

სადაც ელექტროძრავა გაგრძელებული ლილვით პირდაპირ არის შეერთებული ტუმბოსთან. კონსტრუქცია შეესაბამება EN 733 სტანდარტს,

რაც უზრუნველყოფს ძირითადი ზომებისა და ჰიდრავლიკური მახასიათებლების შესაბამისობას ევროპულ ნორმებთან.

კონსტრუქცია

ტიპი: მონობლოკი, ჰორიზონტალური ცენტრიფუგული ტუმბო

ძრავის შეერთება: პირდაპირი (close-coupled)

30 kW-მდე მოდელებში – გაგრძელებული ლილვი

37–75 kW დიაპაზონში – ახალი ბრაკეტის კონსტრუქცია ინტეგრირებული ღერძული საკისრით

შეწოვა: აქსიური (axial suction)

მიწოდება: რადიალური, ზედა მხარეს

ვერსიები

NM: ტუმბოს კორპუსი და ლანტერის ბრაკეტი – თუჯის

B-NM: კორპუსი და საფარი – ბრინჯაოს

ტუმბოები მიეწოდება სრულად შეღებილი კორპუსით

იმპელერი: თუჯის

შეერთებები

ფლანცები: PN 10, EN 1092-2

კონტრ-ფლანცები (მოთხოვნის შემთხვევაში):

NM 32 – NM 50: ხრახნიანი ფლანცები EN 1092-1, PN 16

NM 65 – NMS 100: შესადუღებელი ფლანცები EN 1092-1, PN 10

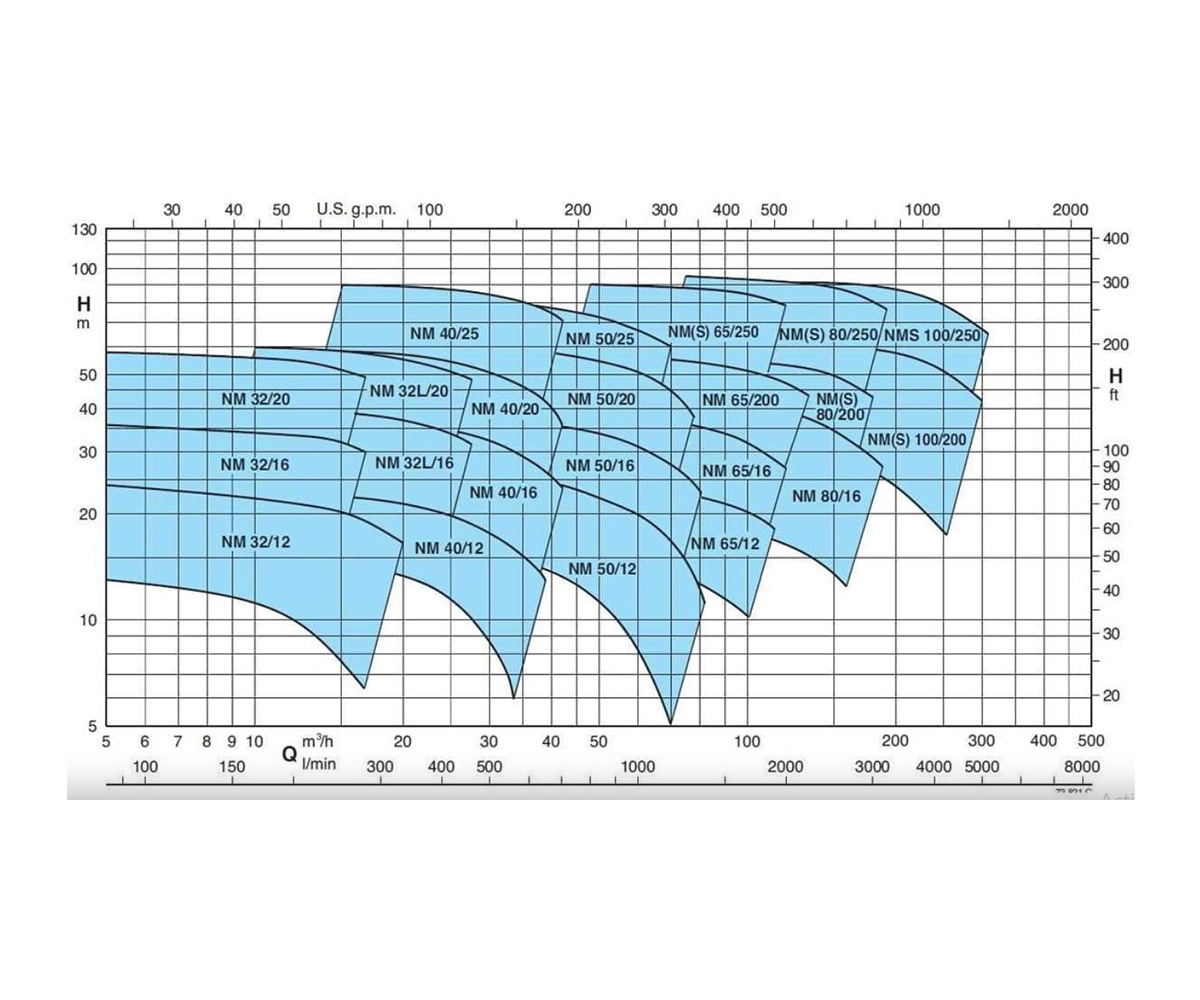

ტექნიკური მახასიათებლები

მაქსიმალური წარმადობა: 800 ლ/წთ

მაქსიმალური აწევა (Head): 37 მ

სიმძლავრე (P2): 4 kW

ძაბვა: 3x400 V

მაქსიმალური დენი: 9.60 A

შეწოვის პორტი: DN65

მიწოდების პორტი: DN40

მაქსიმალური შეწოვის სიმაღლე: 7 მ

სითხის მაქსიმალური ტემპერატურა: +90°C

დაცვა: IP54

კონსტრუქცია: მონობლოკი, ჰორიზონტალური

ფუნქციური შესაძლებლობები

სასმელი წყლის სერტიფიკატი: არ აქვს

ავტომატური თერმული დაცვა: არ აქვს

მშრალი სვლის დაცვა: არ აქვს

სიჩქარის რეგულირება: არ აქვს

გამორთვის ჩამრთველი: არ აქვს

კონდენსატორი: არ აქვს

გამოყენების სფეროები

NM / B-NM ცენტრიფუგული ტუმბოები განკუთვნილია:

სუფთა, არაბრაზიული სითხეებისთვის (მყარი ნაწილაკები ≤ 0.2%)

წყალმომარაგების სისტემებისთვის

გათბობა-გაგრილების და კონდიცირების სისტემებისთვის

ცირკულაციური ქსელებისთვის

სამოქალაქო და სამრეწველო ობიექტებისთვის

სახანძრო სისტემებისთვის

სარწყავი სისტემებისთვის

NM 4 kW მონობლოკი ცენტრიფუგული ტუმბო წარმოადგენს გამძლე და სტაბილურ საინჟინრო გადაწყვეტას HVAC,

წყალმომარაგებისა და სამრეწველო დანიშნულების პროექტებისთვის, სადაც მნიშვნელოვანია საიმედო მუშაობა, EN 733 სტანდარტთან შესაბამისობა და მარტივი მონტაჟი.
