Calpeda NM სერიის მონობლოკ ცენტრიდანული ტუმბო

პროდუქტის აღწერა

Calpeda NM სერია წარმოადგენს ჰორიზონტალურ, close-coupled (მონობლოკ) ტიპის ცენტრიდანულ ტუმბოს,

სადაც ელექტროძრავის გახანგრძლივებული ლილვი პირდაპირ არის დაკავშირებული ტუმბოს ჰიდრავლიკურ ნაწილთან.

30 კვტ-მდე სიმძლავრეზე გამოიყენება პირდაპირი მიერთების კონსტრუქცია,

 ხოლო 37–75 კვტ დიაპაზონში – სტანდარტული ძრავებისთვის განკუთვნილი stub-shaft ტიპის სამაგრი ინტეგრირებული თრასტ-საკისრით.

ტუმბოს კორპუსი შესრულებულია ღერძული შეწოვით და ზედა რადიალური გამშვებით.

ძირითადი ზომები და ჰიდრავლიკური პარამეტრები შეესაბამება EN 733 სტანდარტს, რაც უზრუნველყოფს საერთაშორისო შესაბამისობას და ურთიერთჩანაცვლებადობას.

კონსტრუქციული ვერსიები

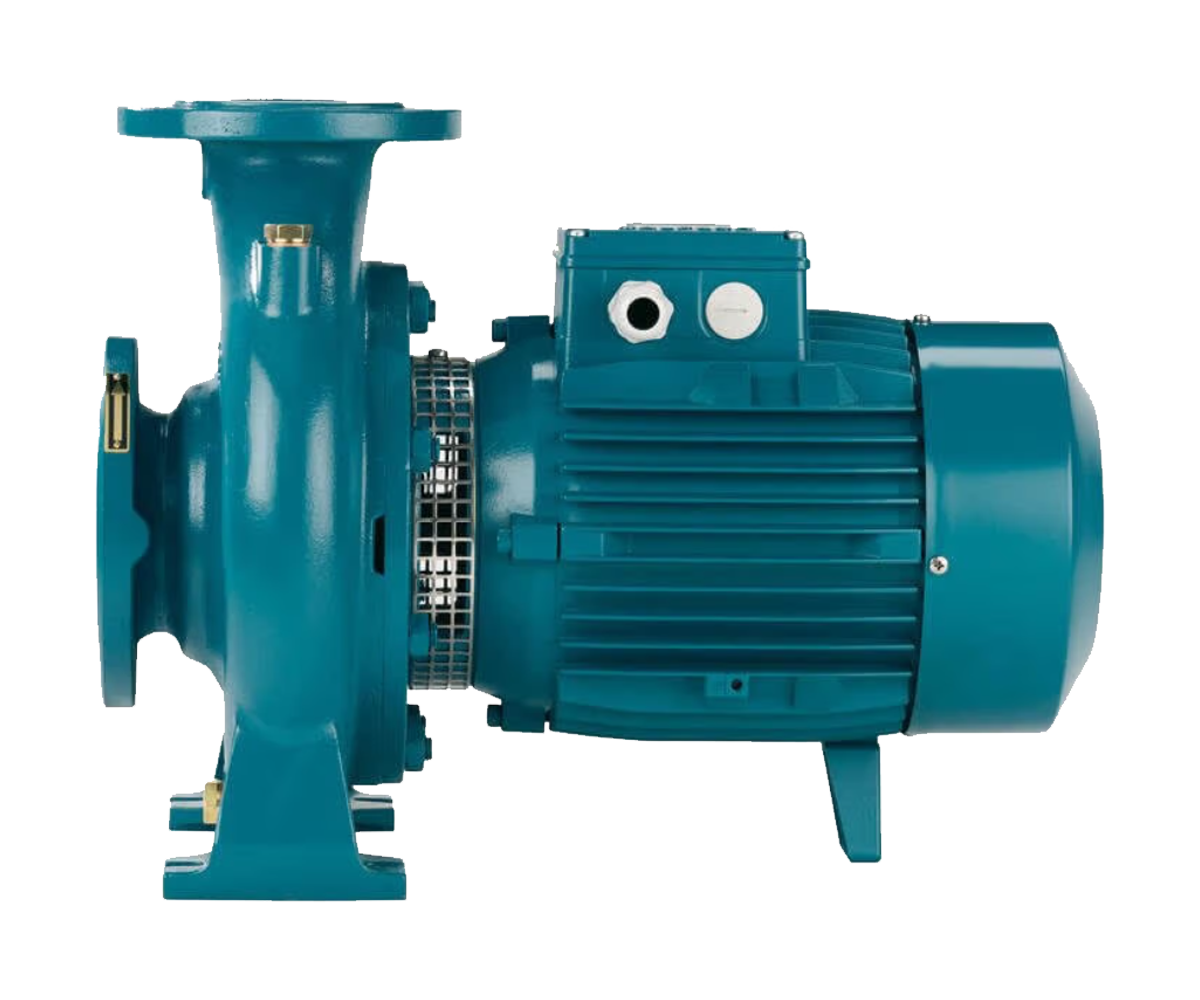

•NM – ტუმბოს კორპუსი და ლანტერის სამაგრი თუჯისგან

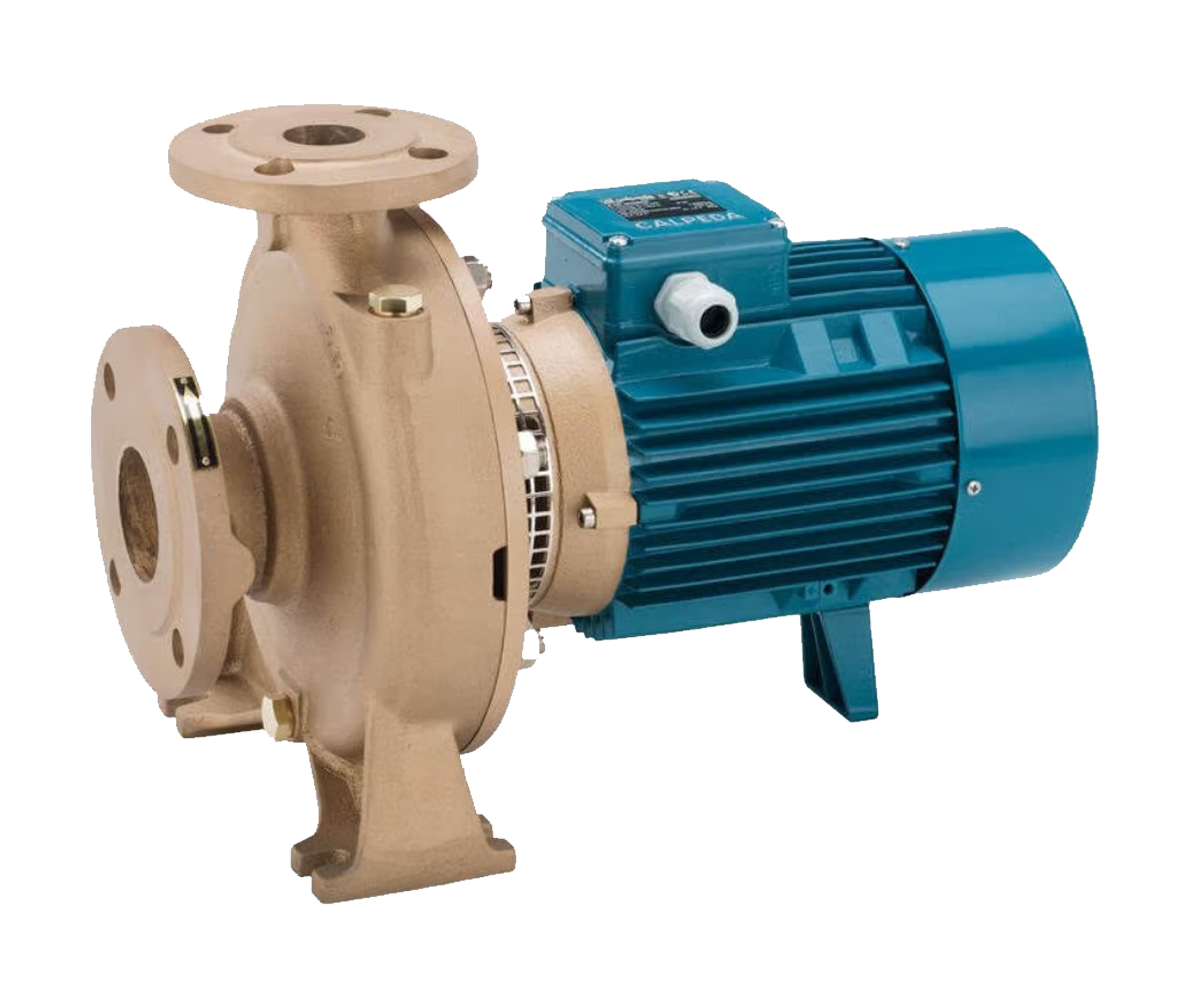

•B-NM – კორპუსი და ლანტერის საფარი ბრინჯაოსგან (მიწოდება სრულად შეღებილი შესრულებით)

მიერთებები:

ფლანცები PN 10, EN 1092-2

საპირისპირო ფლანცები (მოთხოვნით):

•NM 32 – NM 50: ხრახნიანი ფლანცები EN 1092-1, PN 16

•NM 65 – NMS 100: შედუღებადი ფლანცები EN 1092-1, PN 10

გამოყენების სფეროები

•სუფთა სითხეები (მყარი მინარევები მაქს. 0.2%)

•წყალმომარაგების სისტემები

•გათბობის, კონდიცირების და გაგრილების სისტემები

•ცირკულაციური დანადგარები

•სამოქალაქო და სამრეწველო ობიექტები

•სახანძრო სისტემები

•სარწყავი სისტემები

ტექნიკური მახასიათებლები

პარამეტრი მნიშვნელობა

ტუმბოს ტიპი ჰორიზონტალური მონობლოკ ცენტრიდანული

მაქსიმალური წარმადობა 2500 ლ/წთ

მაქსიმალური აწევა 26 მ

ძაბვა 3x400 V

სიმძლავრე (P2) 7.5 კვტ

შეწოვის პორტი DN80

გამშვები პორტი DN65

მაქს. შეწოვის სიმაღლე 7 მ

მაქსიმალური დენი 14.30 A

მაქს. სითხის ტემპერატურა 90°C

დაცვის კლასი IP54

იმპელერის მასალა თუჯა

კონსტრუქცია მონობლოკ

სასმელი წყლის სერტიფიკატი არა

თერმული დაცვა არა

მშრალი სვლის დაცვა არა

სიჩქარის რეგულირება არა

უპირატესობები

•EN 733 სტანდარტთან შესაბამისობა

•მაღალი წარმადობა (2500 ლ/წთ-მდე)

•საიმედო და გამძლე თუჯის ჰიდრავლიკური ნაწილი

•მარტივი მონტაჟი და ტექნიკური მომსახურება

•ეფექტური გადაწყვეტა საინჟინრო და სახანძრო სისტემებისთვის
