Calpeda NM სერიის ცენტრიდანული ტუმბო არის პროფესიონალური კლასის, ჰორიზონტალური მონობლოკური აგრეგატი,

რომელიც შეესაბამება EN 733 სტანდარტს. განკუთვნილია წყალმომარაგებისა და საინჟინრო სისტემებისთვის, სადაც საჭიროა სტაბილური წნევა და მაღალი წარმადობა.

პროდუქტის აღწერა

ტუმბო წარმოადგენს close-coupled ტიპის კონსტრუქციას — ელექტროძრავის გაფართოებული ღერძი პირდაპირ არის დაკავშირებული ტუმბოს იმპელერთან (30 კვტ-მდე).

37–75 კვტ დიაპაზონში გამოიყენება ახალი ბრაკეტის კონსტრუქცია (stub-shaft) ინტეგრირებული thrust bearing-ით.

კორპუსის მახასიათებლები:

•ღერძული შეწოვა (axial suction)

•ზედა რადიალური გამოტანა (radial delivery)

•ძირითადი ზომები და წარმადობა EN 733 სტანდარტის შესაბამისად

ვერსიები

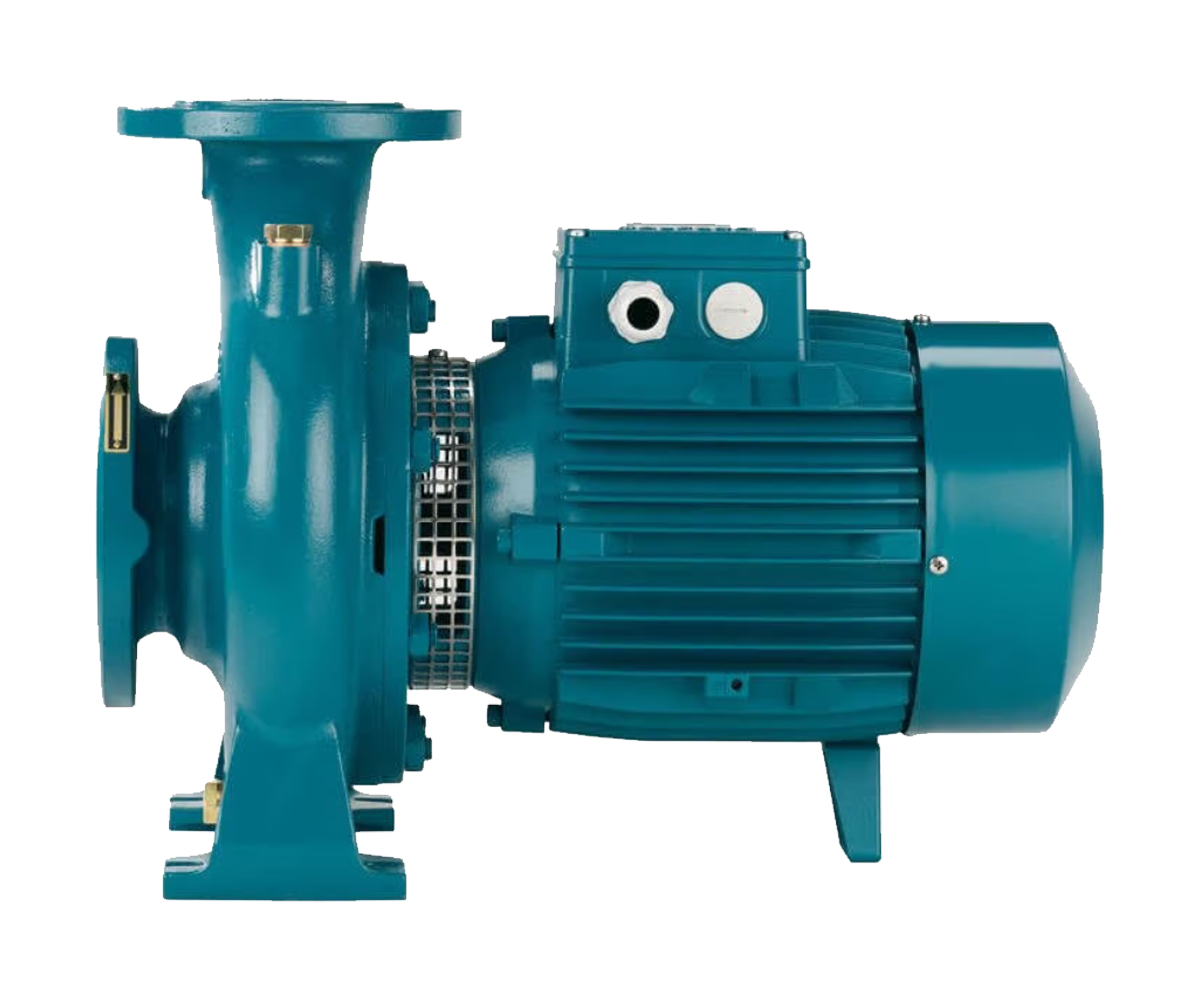

•NM – თუჯის კორპუსი და ლანტერნის ბრაკეტი

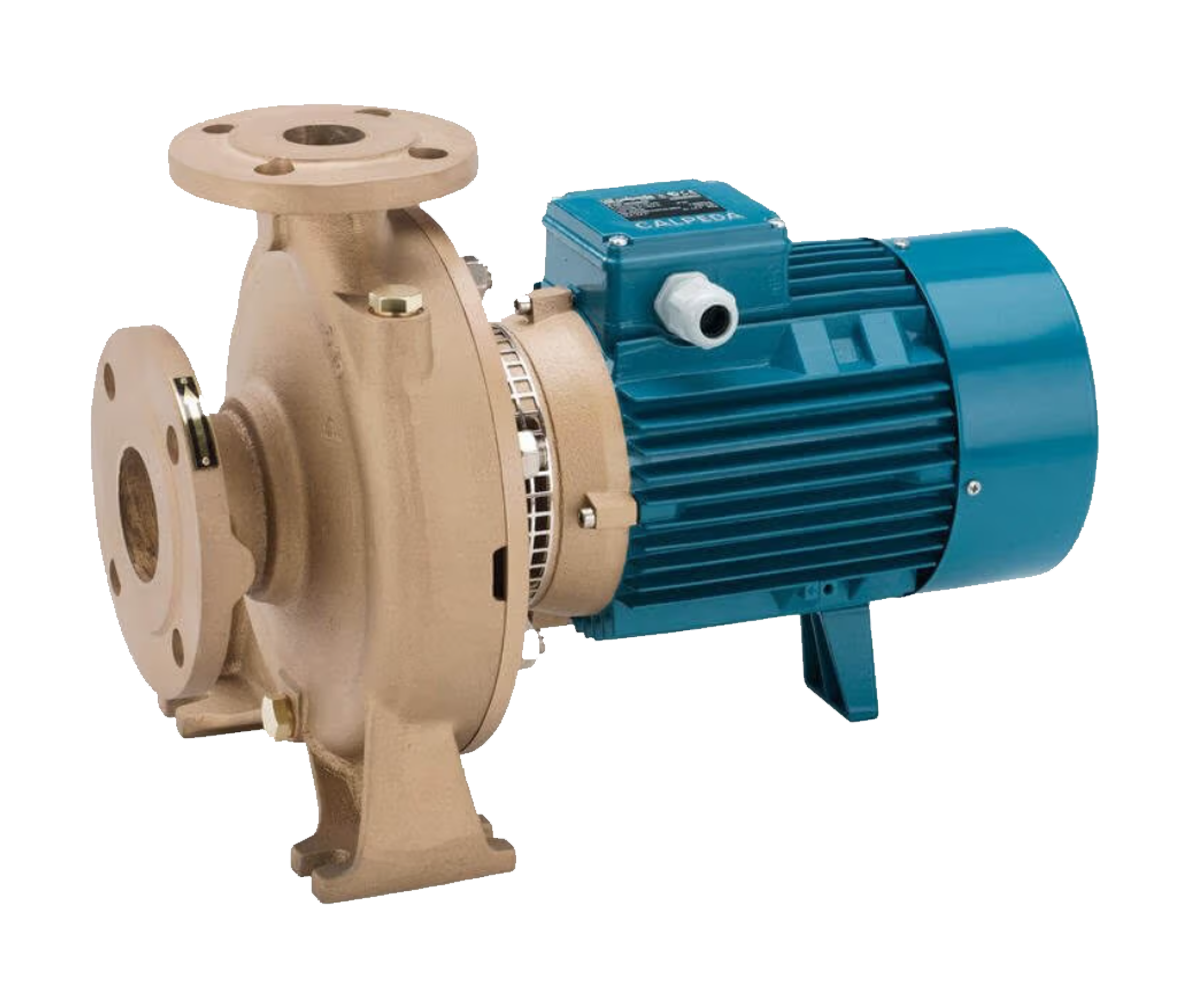

•B-NM – ბრინჯაოს კორპუსი და საფარი (სრულად შეღებილი)

მიერთება

•ფლანცები: PN10, EN 1092-2

•კონტრფლანცები (მოთხოვნით):

oNM 32/.. – NM 50/.. : EN 1092-1, PN16 (ხრახნიანი)

oNM 65/.. – NMS 100/.. : EN 1092-1, PN10 (შესადუღებელი)

ტექნიკური მახასიათებლები

•მაქსიმალური წარმადობა: 450 ლ/წთ

•მაქსიმალური აწევა (Head): 55 მ

•ძაბვა: 3x400 V

•სიმძლავრე (P2): 5.5 კვტ

•შეწოვის ფლანცი: DN65

•გამოტანის ფლანცი: DN40

•მაქსიმალური შეწოვის სიმაღლე: 7 მ

•მაქსიმალური სითხის ტემპერატურა: +90°C

•მაქსიმალური დენი: 10.80 A

•დაცვის კლასი: IP54

•იმპელერის მასალა: ბრასი

•კონსტრუქცია: მონობლოკი

•ტუმბოს დიზაინი: ჰორიზონტალური

არ გააჩნია:

ავტომატური თერმოდაცვა, მშრალი სვლის დაცვა, სიჩქარის რეგულირება, ჩაშენებული გამორთვის ღილაკი.

გამოყენების სფეროები

•წყალმომარაგების სისტემები

•ცენტრალური გათბობა

•კონდიცირება და გაგრილება

•ცირკულაციური დანადგარები

•სამოქალაქო და ინდუსტრიული ობიექტები

•ხანძარსაწინააღმდეგო სისტემები

•სარწყავი სისტემები

შესაფერისია სუფთა, არააბრაზიული სითხეებისთვის (მყარი ნაწილაკები ≤0.2%), რომლებიც არ არიან აგრესიული ტუმბოს მასალების მიმართ.

დოკუმენტაცია

•ინსტრუქციის სახელმძღვანელო (PDF – 4.7 MB)

•ტექნიკური მონაცემების ფურცელი (PDF – 2.0 MB)

Calpeda NM 5.5 კვტ ცენტრიდანული ტუმბო იდეალური არჩევანია მაღალი წნევის და საიმედო მუშაობის საჭიროების შემთხვევაში.
