აღწერა

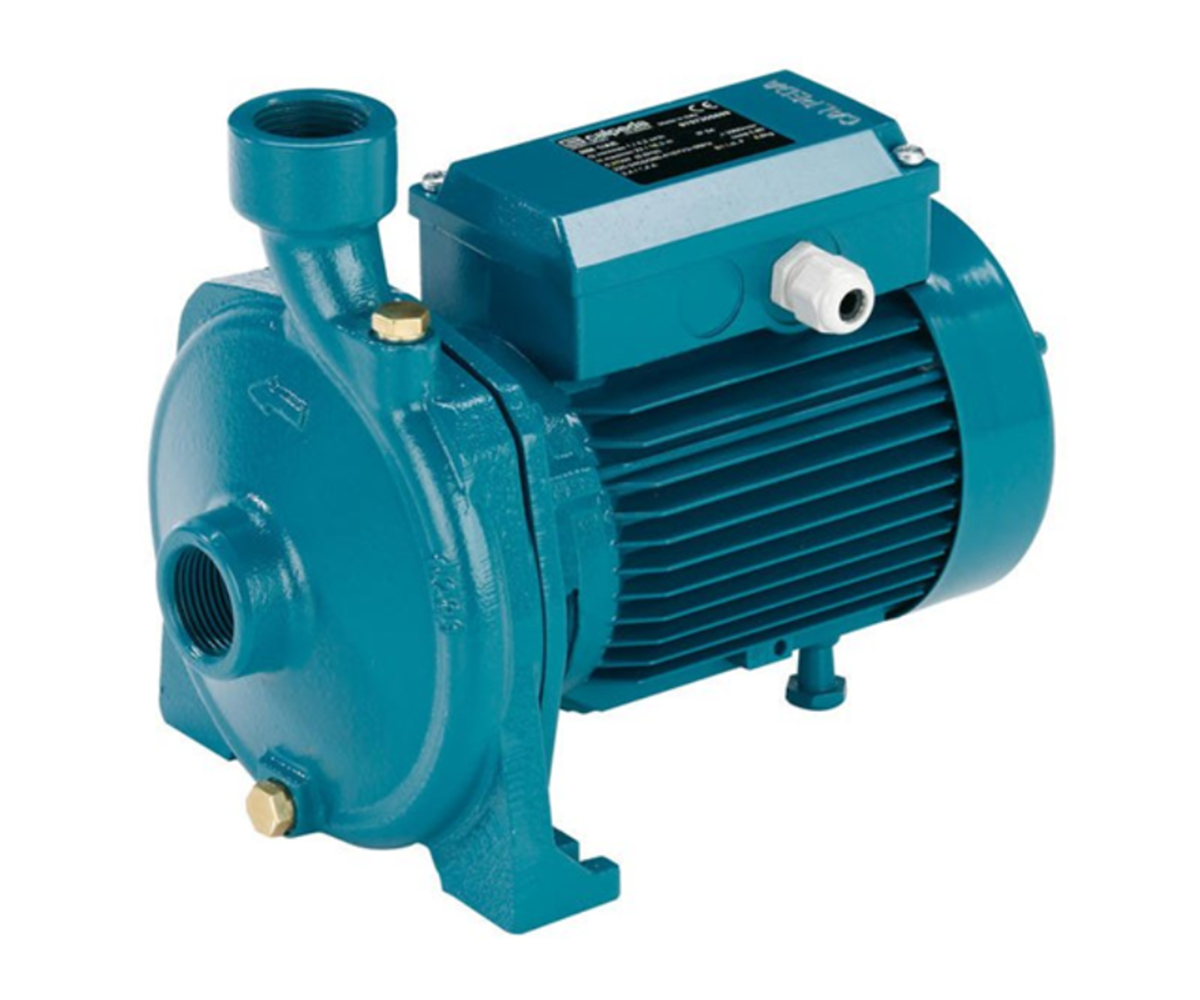

მოდელი: NM 25/160A/A

სამფაზიანი მონობლოკ ტიპის ცენტრიდანული ტუმბო, ხრახნიანი შეერთებებით. განკუთვნილია სუფთა სითხეების ცირკულაციისა და მიწოდებისთვის სხვადასხვა საინჟინრო სისტემაში.

ტექნიკური მონაცემები

•კვება: სამფაზიანი 400V, 50Hz

•სიმძლავრე: 1.5 კვტ (2 HP)

•წარმადობა (Q): 50 ÷ 200 ლ/წთ

•ამწეობა (H): 36.5 ÷ 26 მ

•შეწოვა (Aspiration): 1 1/2"

•გამომავალი (Outlet): 1"

•კვების კაბელი: არ მოყვება

•ტუმბოს კორპუსი: თუჯი

•იმპელერი: ბრინჯაო

•ძრავის ენერგოეფექტურობის კლასი: IE3

კონსტრუქცია

მჭიდროდ შეერთებული (close-coupled) ცენტრიდანული ტუმბო — ელექტროძრავის გახანგრძლივებული ლილვი პირდაპირ უკავშირდება ტუმბოს.

•NM — ერთსაფეხურიანი (single-impeller)

•NMD — ორსაფეხურიანი, უკუღმა განლაგებული იმპელერებით (ღერძული ძალის დაბალანსებით)

შეერთებები

•ხრახნიანი პორტები სტანდარტის მიხედვით: ISO 228/1 (BS 2779)

ვერსიები

•NM, NMD — კორპუსი და ლანტერის სამაგრი თუჯის

•B-NM, B-NMD — კორპუსი და ლანტერის სამაგრი ბრინჯაოს

(ტუმბოები მიწოდებულია სრულად შეღებილი მდგომარეობით)

გამოყენების სფეროები

•სუფთა, აბრაზიული მინარევების გარეშე სითხეები (მყარი ნაწილაკები მაქს. 0.2%)

•წყალმომარაგება

•გათბობის, კონდიცირებისა და გაგრილების სისტემები

•ცირკულაციური დანადგარები

•სამოქალაქო და სამრეწველო ობიექტები

•სახანძრო სისტემები

•სარწყავი სისტემები

სამუშაო პირობები

•სითხის ტემპერატურა: -10°C-დან +90°C-მდე

•გარემოს ტემპერატურა: მაქს. +40°C

•მაქსიმალური შეწოვის სიმაღლე: 7 მ

•დასაშვები სამუშაო წნევა: მაქს. 10 ბარი

(16 ბარი მოდელებისთვის: NMD 25/190; NMD 32/210; NMD 40/180)

•უწყვეტი სამუშაო რეჟიმი

ძრავი

•2-პოლუსიანი ინდუქციური ძრავი, 50 Hz (n ≈ 2900 ბრ/წთ)

NM, NMD სერიები:

•230/400 V ±10% — 3 კვტ-მდე

•400/690 V ±10% — 4–9.2 კვტ

NMM, NMDM სერიები (ერთფაზიანი):

•230 V ±10%

•ჩაშენებული თერმოდაცვით

•იზოლაციის კლასი: F

•დაცვის კლასი: IP54

•ენერგოეფექტურობა: IE2 (0.75–5.5 კვტ), IE3 — 7.5 კვტ-დან

•დამზადებულია სტანდარტების მიხედვით:

EN 60034-1; EN 60034-30; EN 60335-1; EN 60335-2-41

სპეციალური შესრულება (მოთხოვნის შემთხვევაში)

•სხვა ძაბვები

•60 Hz შესრულება

•დაცვის კლასი IP55

•სპეციალური მექანიკური დალუქვა

•განსხვავებული სამუშაო ტემპერატურები

•ძრავი სიხშირის გადამყვანთან მუშაობისთვის

ტუმბო უზრუნველყოფს მაღალ ეფექტურობას, სტაბილურ ჰიდრავლიკურ მაჩვენებლებსა და საიმედო ექსპლუატაციას როგორც საყოფაცხოვრებო,

ასევე სამრეწველო სისტემებში.
