Calpeda NM სერიის ჰორიზონტალური მონობლოკ ცენტრიდანული ტუმბო EN 733 სტანდარტით. წარმადობა 1300 ლ/წთ-მდე,

აწევა 48 მ-მდე. გათბობა, გაგრილება, წყალმომარაგება და სახანძრო სისტემები.

Calpeda NM სერიის მონობლოკ ცენტრიდანული ტუმბო

პროდუქტის აღწერა

Calpeda NM სერია წარმოადგენს ჰორიზონტალურ, close-coupled (მონობლოკ) ტიპის ცენტრიდანულ ტუმბოს,

სადაც ელექტროძრავის გახანგრძლივებული ლილვი პირდაპირ არის დაკავშირებული ტუმბოს ჰიდრავლიკურ ნაწილთან.

30 კვტ-მდე სიმძლავრეზე გამოიყენება პირდაპირი ლილვის კონსტრუქცია,

ხოლო 37–75 კვტ დიაპაზონში – სტანდარტული ძრავებისთვის განკუთვნილი stub-shaft ტიპის სამაგრი ინტეგრირებული თრასტ-საკისრით.

ტუმბოს კორპუსი შესრულებულია ღერძული (axial) შეწოვით და ზედა რადიალური გამშვებით. ძირითადი ზომები და ჰიდრავლიკური პარამეტრები შეესაბამება EN 733 სტანდარტს.

კონსტრუქციული ვერსიები

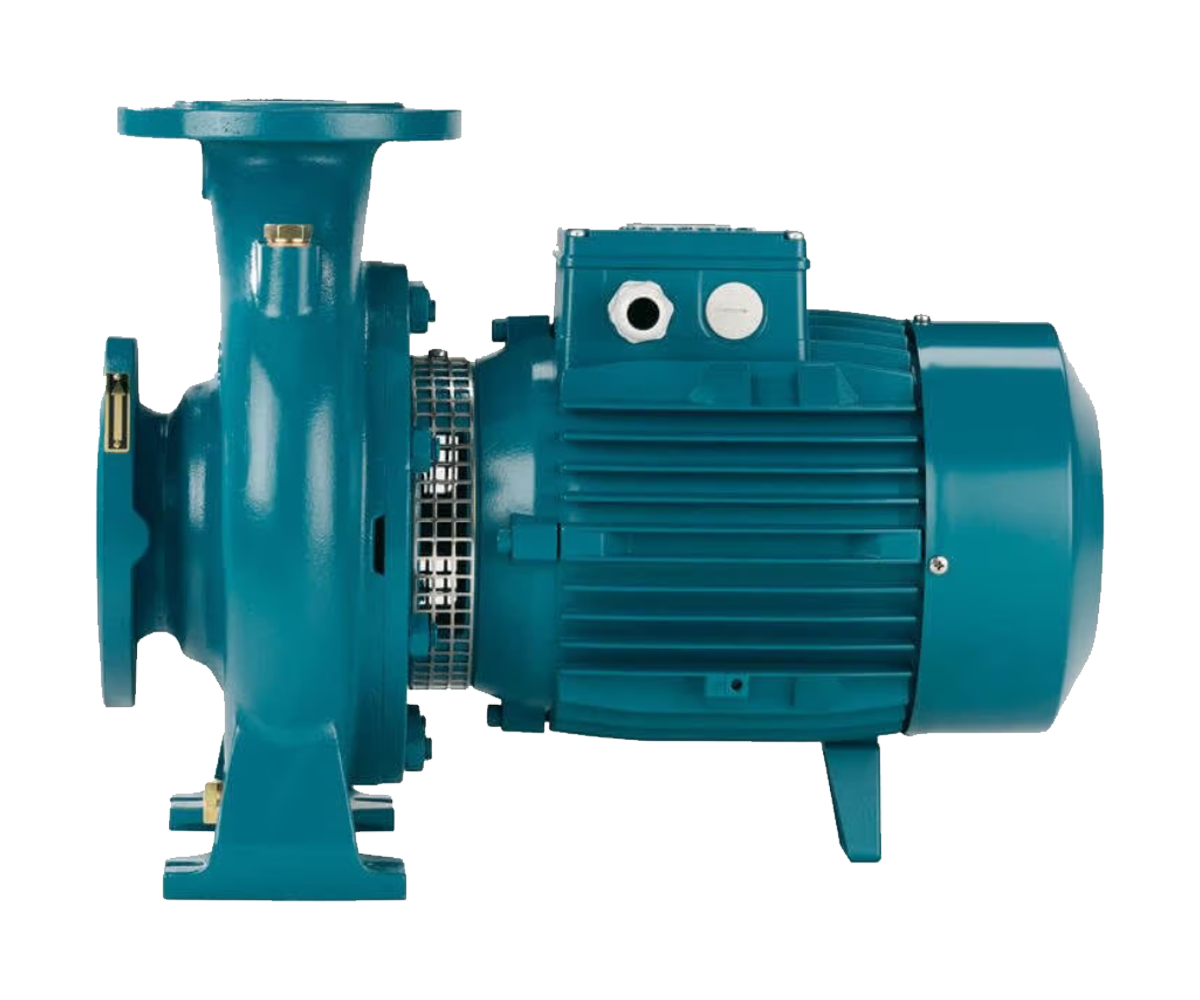

•NM – ტუმბოს კორპუსი და ლანტერის სამაგრი ჩამოსხმული თუჯისგან

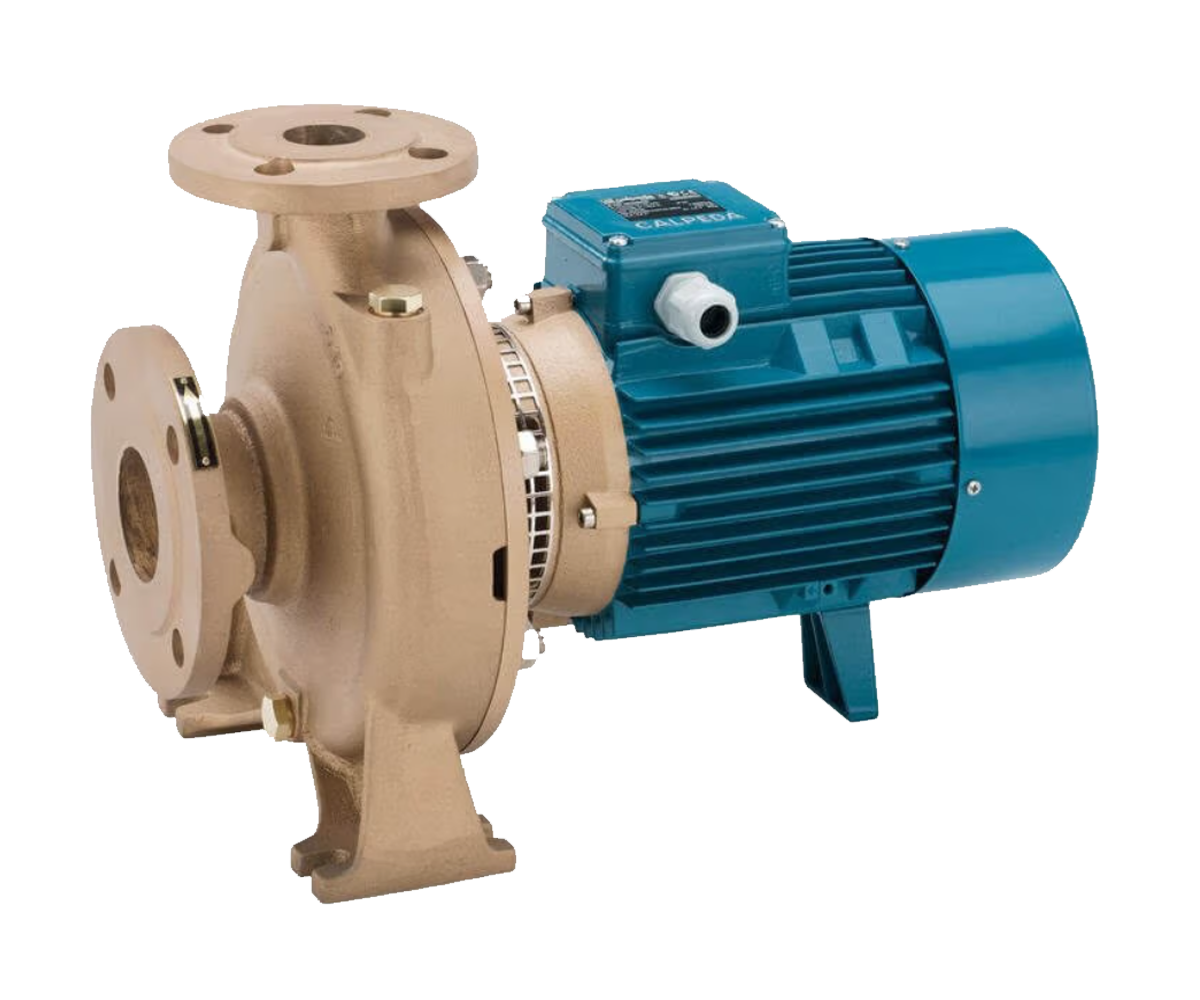

•B-NM – კორპუსი და ლანტერის საფარი ბრინჯაოსგან (სრულიად შეღებილი შესრულება)

მიერთებები:

ფლანცები – PN 10, EN 1092-2

საპირისპირო ფლანცები (მოთხოვნით):

•NM 32 – NM 50: ხრახნიანი ფლანცები EN 1092-1, PN 16

•NM 65 – NMS 100: შედუღებადი ფლანცები EN 1092-1, PN 10

გამოყენების სფეროები

•სუფთა სითხეები (მყარი მინარევები მაქს. 0.2%)

•წყალმომარაგების სისტემები

•გათბობის, კონდიცირების და გაგრილების სისტემები

•ცირკულაციური დანადგარები

•სამოქალაქო და სამრეწველო ობიექტები

•სახანძრო სისტემები

•სარწყავი სისტემები

ტექნიკური მახასიათებლები

პარამეტრი მნიშვნელობა

ტუმბოს ტიპი ჰორიზონტალური მონობლოკ ცენტრიდანული

მაქსიმალური წარმადობა 1300 ლ/წთ

მაქსიმალური აწევა 48 მ

ძაბვა 3x400 V

სიმძლავრე (P2) 9.2 კვტ

შეწოვის პორტი DN65

გამშვები პორტი DN50

მაქს. შეწოვის სიმაღლე 7 მ

მაქს. სითხის ტემპერატურა 90°C

მაქსიმალური დენი 18.5 A

დაცვა IP54

იმპელერის მასალა თუჯა

კონსტრუქცია მონობლოკ

სერტიფიკატი სასმელი წყლისთვის არა

თერმული დაცვა არა

მშრალი სვლის დაცვა არა

სიჩქარის რეგულირება არა

უპირატესობები

•EN 733 სტანდარტთან შესაბამისობა

•მძლავრი და საიმედო ჰიდრავლიკა

•გამძლე თუჯის კონსტრუქცია

•მარტივი მონტაჟი და ტექნიკური მომსახურება

•ფართო გამოყენება საინჟინრო სისტემებში

ჩამოსატვირთი რესურსები

•ინსტრუქცია (PDF, 4.7 MB)

•ტექნიკური მონაცემთა ფურცელი (PDF, 2.0 MB)
