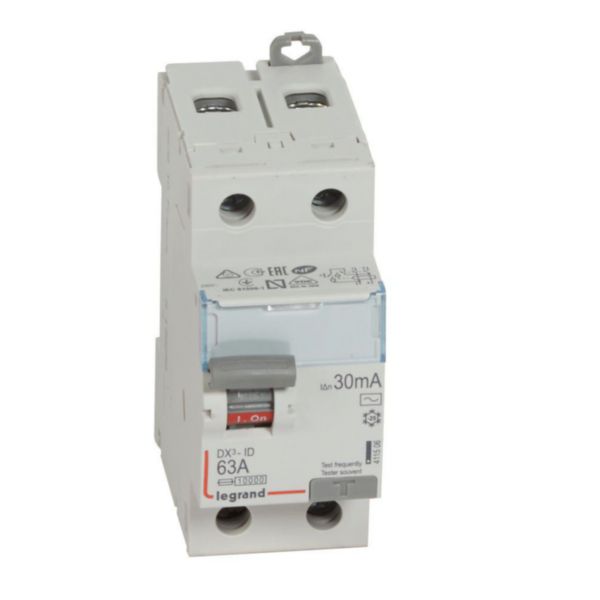

გაჟონვის რელე ავტომატი LEGRAND DX3-KAK 2K 63A AC 30MA

Legrand — დიფერენციალური დენის დამცავი ამომრთველი 63A, 30mA AC (411506)

Legrand 2-პოლუსიანი დიფერენციალური დენის დამცავი ამომრთველი (RCCB) განკუთვნილია ადამიანების დასაცავად პირდაპირი და არაპირდაპირი შეხებით გამოწვეული ელექტროშოკის რისკისგან.

მოწყობილობა ასევე უზრუნველყოფს ელექტრული წრედის დაცვას ხანგრძლივი დამიწების დენით გამოწვეული ხანძრის საფრთხისგან.

ამომრთველს აქვს 63 A ნომინალური დენი, 30 mA დიფერენციალური მგრძნობელობა და AC ტიპის დიფერენციალური დენის გამოვლენა.

მოწყობილობა შესაძლებელია გამოყენებულ იქნეს ელექტრული დანადგარის დაცვისთვის, ასევე წრედის მართვისა და იზოლაციისთვის.

ძირითადი მახასიათებლები

მწარმოებელი: Legrand

მოწყობილობის ტიპი: დიფერენციალური დენის დამცავი ამომრთველი (RCCB)

პოლუსების რაოდენობა: 2

ნომინალური დენი (In): 63 A

ნომინალური ძაბვა: 230 V AC

ნომინალური საიზოლაციო ძაბვა (Ui): 250 V

ნომინალური იმპულსური გამძლეობის ძაბვა (Uimp): 4 kV

დიფერენციალური გათიშვის დენი: 30 mA (0.03 A)

გაჟონვის დენის ტიპი: AC

სიხშირე: 50 Hz

მოკლე დროის გამძლეობის დენი (Icw): 10 kA

იმპულსური დენის გამძლეობა: 0.25 kA

მონტაჟი: DIN რელსზე

მოდულების რაოდენობა: 2

ჩაშენების სიღრმე: 44 მმ

სიგანე: 35.6 მმ

სიმაღლე: 94.8 მმ

სიღრმე: 77.8 მმ

დაცვის ხარისხი: IP20

დარტყმისადმი გამძლეობა: IK04

სამუშაო ტემპერატურა: -25°C-დან +60°C-მდე

შენახვის ტემპერატურა: -40°C-დან +70°C-მდე

დაბინძურების ხარისხი: 2

მრავალძარღვიანი გამტარის დასაერთებელი კვეთი: 0.75–35 მმ²

ერთძარღვიანი გამტარის დასაერთებელი კვეთი: 0.75–50 მმ²

კვების მიმართულება: ზემოდან ან ქვემოდან

შეერთების ტიპი: ხრახნული ტერმინალი, შინა და კაბელი

ბლოკირების მექანიზმი: კი

დამატებითი მოწყობილობების მიერთება: შესაძლებელია

ფერი: ნაცრისფერი

RAL: 7035

ეტიკეტის სივრცე: კი

აფეთქებამედეგი: არა

ძირითადი ფუნქციები

ადამიანების დაცვა ელექტროშოკისგან

30 mA დიფერენციალური მგრძნობელობა უზრუნველყოფს დენის გაჟონვის გამოვლენას და შესაბამისი ავარიული მდგომარეობის დროს ელექტრული წრედის გათიშვას.

ხანძრის საფრთხის შემცირება

მოწყობილობა უზრუნველყოფს მუდმივი დამიწების დენის გაჟონვის გამოვლენას, რაც ხელს უწყობს ელექტრული დაზიანებით გამოწვეული ხანძრის რისკის შემცირებას.

AC ტიპის დიფერენციალური დაცვა

RCCB განკუთვნილია ცვლადი დენის ნარჩენი დენების გამოვლენისთვის და შესაბამისი ავარიული მდგომარეობისას წრედის გათიშვისთვის.

წრედის მართვა და იზოლაცია

მოწყობილობა შეიძლება გამოყენებულ იქნეს ელექტრული დანადგარის მართვისა და იზოლაციისთვის, რაც ამარტივებს ტექნიკური მომსახურებისა და უსაფრთხო გამორთვის პროცესს.

ტესტირების ფუნქცია

ჩაშენებული ტესტირების ღილაკი საშუალებას იძლევა რეგულარულად შემოწმდეს დიფერენციალური დაცვის მექანიზმის გამართულობა.

მარტივი მონტაჟი

ზედა და ქვედა მხარეს განთავსებული DIN რელსის დამჭერები ამარტივებს მოწყობილობის ელექტრულ ფარში მონტაჟს. კვების მიერთება შესაძლებელია როგორც ზედა, ისე ქვედა მხრიდან.

მოსახერხებელი იდენტიფიკაცია

ეტიკეტის დამჭერი უზრუნველყოფს ელექტრულ წრედში მოწყობილობის მკაფიო და თვალსაჩინო იდენტიფიკაციას.

სახელურზე დატანილი ჩართვისა და გამორთვის მდგომარეობის ინდიკაცია ამარტივებს RCCB-ის სტატუსის ვიზუალურ კონტროლს.

მონტაჟისა და გამოყენების რეკომენდაცია

მოწყობილობის მონტაჟი უნდა შესრულდეს მოქმედი ელექტროსამონტაჟო წესების შესაბამისად და რეკომენდებულია კვალიფიციური ელექტრიკოსის მიერ.

არასწორმა მონტაჟმა ან გამოყენებამ შესაძლოა გამოიწვიოს ელექტროშოკის ან ხანძრის რისკი.

მოწყობილობის გახსნა, დაშლა, შეცვლა ან მოდიფიცირება დაუშვებელია, გარდა მწარმოებლის ინსტრუქციით პირდაპირ გათვალისწინებული შემთხვევებისა.

რეკომენდებულია მხოლოდ Legrand-ის შესაბამისი აქსესუარების გამოყენება.
