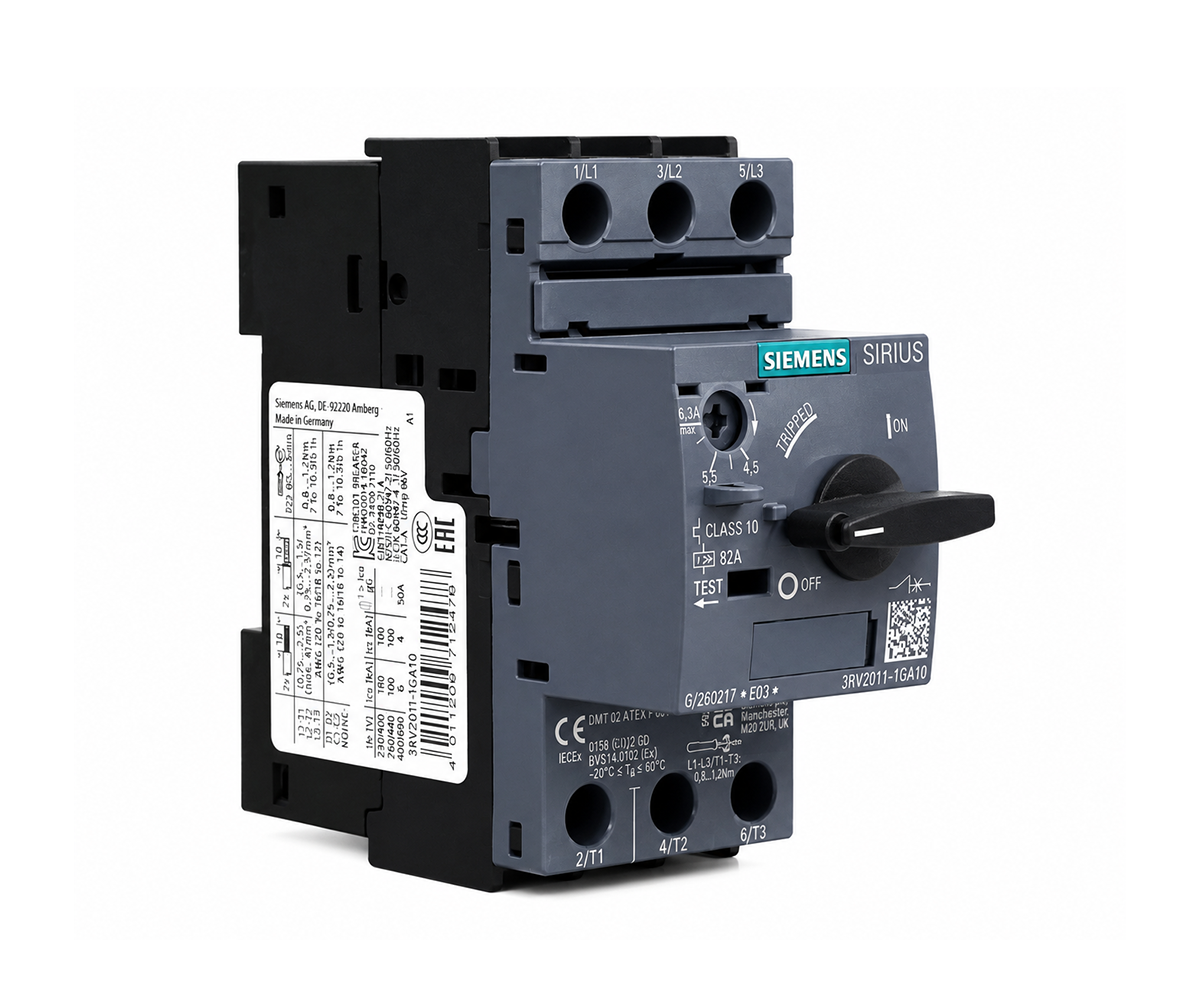

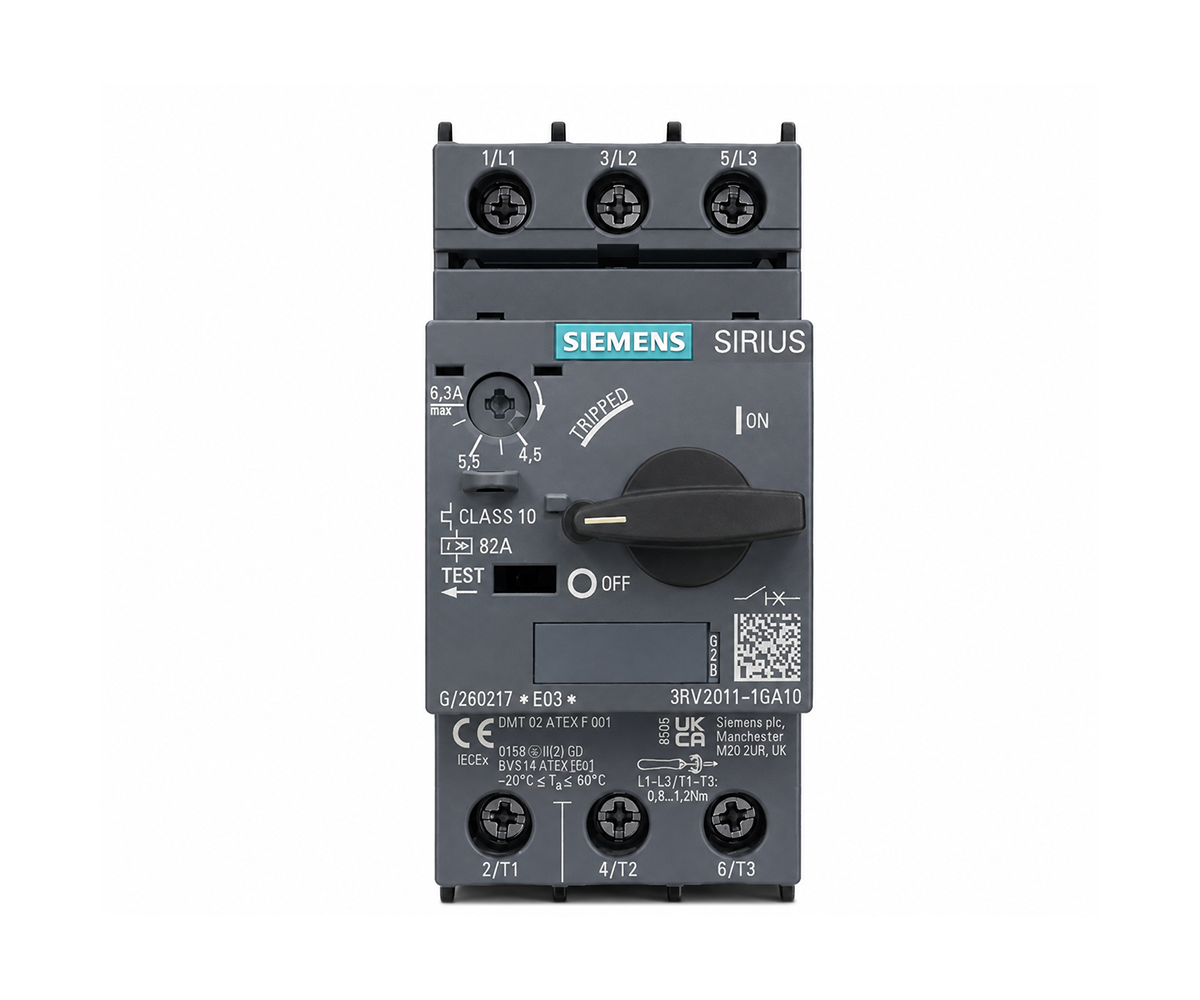

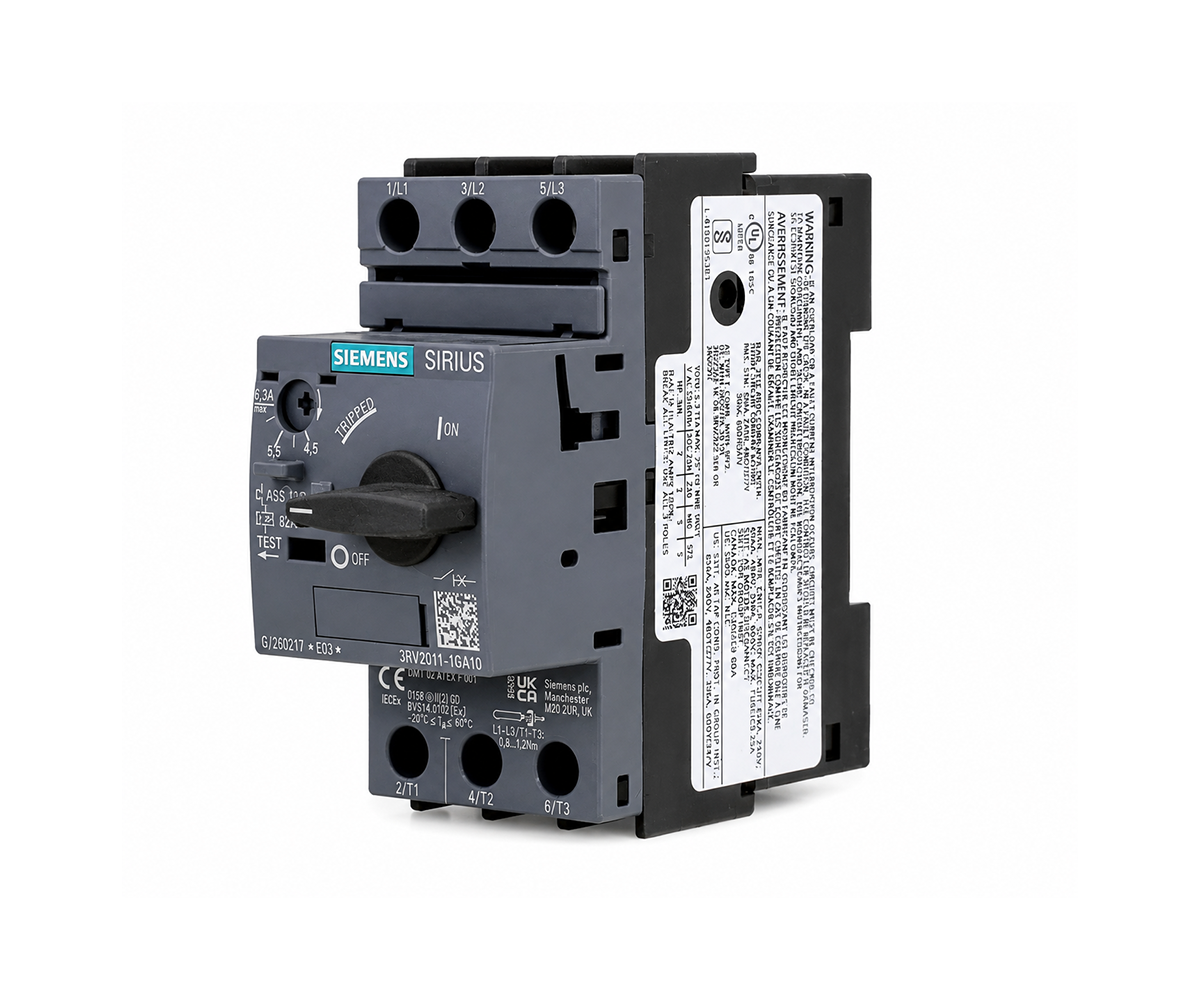

ძრავის დაცვის ავტომატი SIEMENS 3RV2011-1GA10 Motor Kor 4.5-6.3A

Siemens SIRIUS 3RV2011-1GA10 — ძრავის დაცვის ავტომატური ამომრთველი

Siemens SIRIUS 3RV2011-1GA10 არის 3-პოლუსიანი ძრავის დაცვის ავტომატური ამომრთველი,  რომელიც განკუთვნილია სამფაზიანი ელექტროძრავების გადატვირთვისა და მოკლე ჩართვისგან დასაცავად. მოწყობილობა ეკუთვნის Siemens SIRIUS 3RV2 სერიას და შესრულებულია კომპაქტურ S00 ზომაში.

ამ მოდელის დენის რეგულირების დიაპაზონია 4.5–6.3 A, რაც საშუალებას იძლევა დაცვის პარამეტრი კონკრეტული ელექტროძრავის ნომინალური დენის შესაბამისად დარეგულირდეს.

ამომრთველი უზრუნველყოფს Class 10 კლასის თერმულ გადატვირთვის დაცვას და აღჭურვილია სწრაფი მოქმედების მაგნიტური მოკლე ჩართვის გამომშვებით.

Siemens 3RV2011-1GA10 განკუთვნილია, მათ შორის, 400 V-ზე 2.2 kW-მდე სიმძლავრის სამფაზიანი ელექტროძრავების დაცვისა და მართვისთვის.

ძირითადი უპირატესობები

სამფაზიანი ელექტროძრავების საიმედო დაცვა გადატვირთვისა და მოკლე ჩართვისგან

რეგულირებადი დენის დიაპაზონი — 4.5–6.3 A

Class 10 თერმული გადატვირთვის დაცვის კლასი

სწრაფი მოქმედების მაგნიტური მოკლე ჩართვის გამომშვები

ხელით ჩართვა/გამორთვისა და ძრავის მართვის შესაძლებლობა

კომპაქტური S00 ზომა

ნომინალური სამუშაო ძაბვა — 690 V AC-მდე

ხრახნული ტიპის ტერმინალები

შესაფერისია სამრეწველო მართვისა და ავტომატიზაციის პანელებისთვის

ტექნიკური მახასიათებლები

მწარმოებელი: Siemens

სერია: SIRIUS 3RV2

პროდუქტის მოდელი: 3RV2011-1GA10

მოწყობილობის ტიპი: ძრავის დაცვის ავტომატური ამომრთველი

ზომა: S00

პოლუსების რაოდენობა: 3

დენის რეგულირების დიაპაზონი: 4.5–6.3 A

ძრავის სიმძლავრე: 2.2 kW-მდე (400 V-ზე)

ნომინალური სამუშაო ძაბვა: 690 V AC-მდე

გადატვირთვის გამორთვის კლასი: Class 10

მოკლე ჩართვის გამომშვები: მაგნიტური

მაგნიტური გამომშვების დენი: 82 A

ტერმინალები: ხრახნული

მართვა: ხელით ჩართვა/გამორთვა

მონტაჟი DIN რელსი / ხრახნული დამაგრება

ფუნქციები

გადატვირთვისგან დაცვა

ამომრთველი აღჭურვილია რეგულირებადი თერმული, ბიმეტალური გამომშვები ელემენტებით, რომლებიც ელექტროძრავის გადატვირთვის შემთხვევაში უზრუნველყოფენ წრედის ავტომატურ გათიშვას.

მოკლე ჩართვისგან დაცვა

მოკლე ჩართვისას ამოქმედდება სწრაფი მაგნიტური გამომშვები, რომელიც ელექტრულ წრედს მყისიერად თიშავს და ამცირებს მოწყობილობისა და ელექტროძრავის დაზიანების რისკს.

ძრავის ხელით მართვა

მოწყობილობა საშუალებას იძლევა ელექტროძრავის კვების წრედი ხელით ჩაირთოს ან გამოირთოს, რაც მოსახერხებელია როგორც ექსპლუატაციის, ისე ტექნიკური მომსახურების დროს.

გამთიშველი ფუნქცია

Siemens SIRIUS 3RV2011-1GA10 შეიძლება გამოყენებულ იქნას სამრეწველო მართვის პანელებში ელექტრული წრედის საიმედო გამორთვისთვის.

გამოყენების სფერო

Siemens 3RV2011-1GA10 გამოიყენება სამრეწველო და კომერციულ ელექტრო დანადგარებში, სადაც საჭიროა სამფაზიანი ელექტროძრავების დაცვა და მართვა. მისი გამოყენება შესაძლებელია:

ელექტროძრავების მართვის პანელებში;

სამრეწველო ავტომატიზაციის სისტემებში;

ტუმბოების მართვის სისტემებში;

ვენტილაციისა და HVAC სისტემებში;

კომპრესორებსა და სხვა ძრავულ დანადგარებში;

სამრეწველო ელექტრო დანადგარებში.
