ძრავის დაცვის ავტომატი SIEMENS 3RV2011-1KA10 Motor Kor 9-12.5A

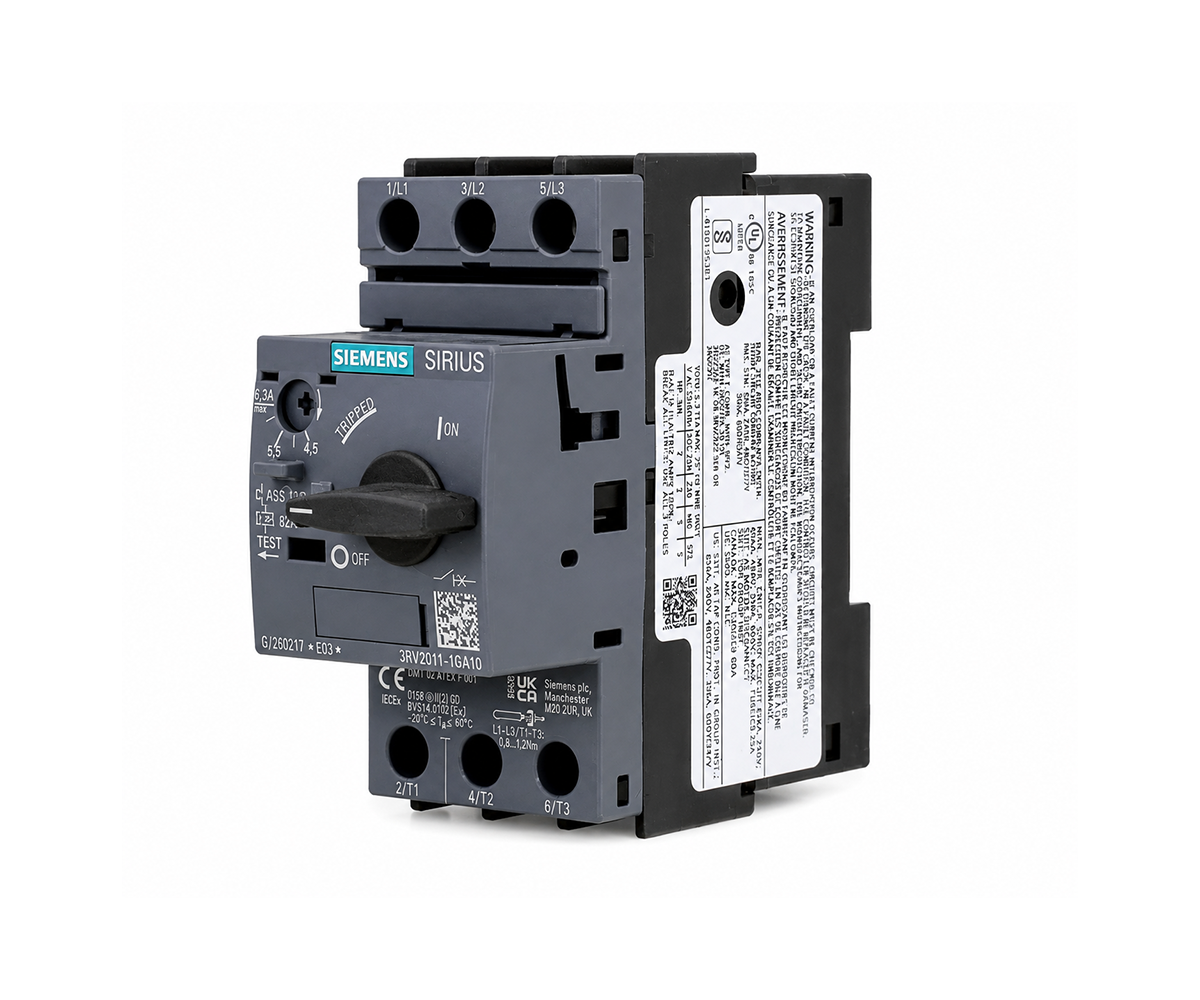

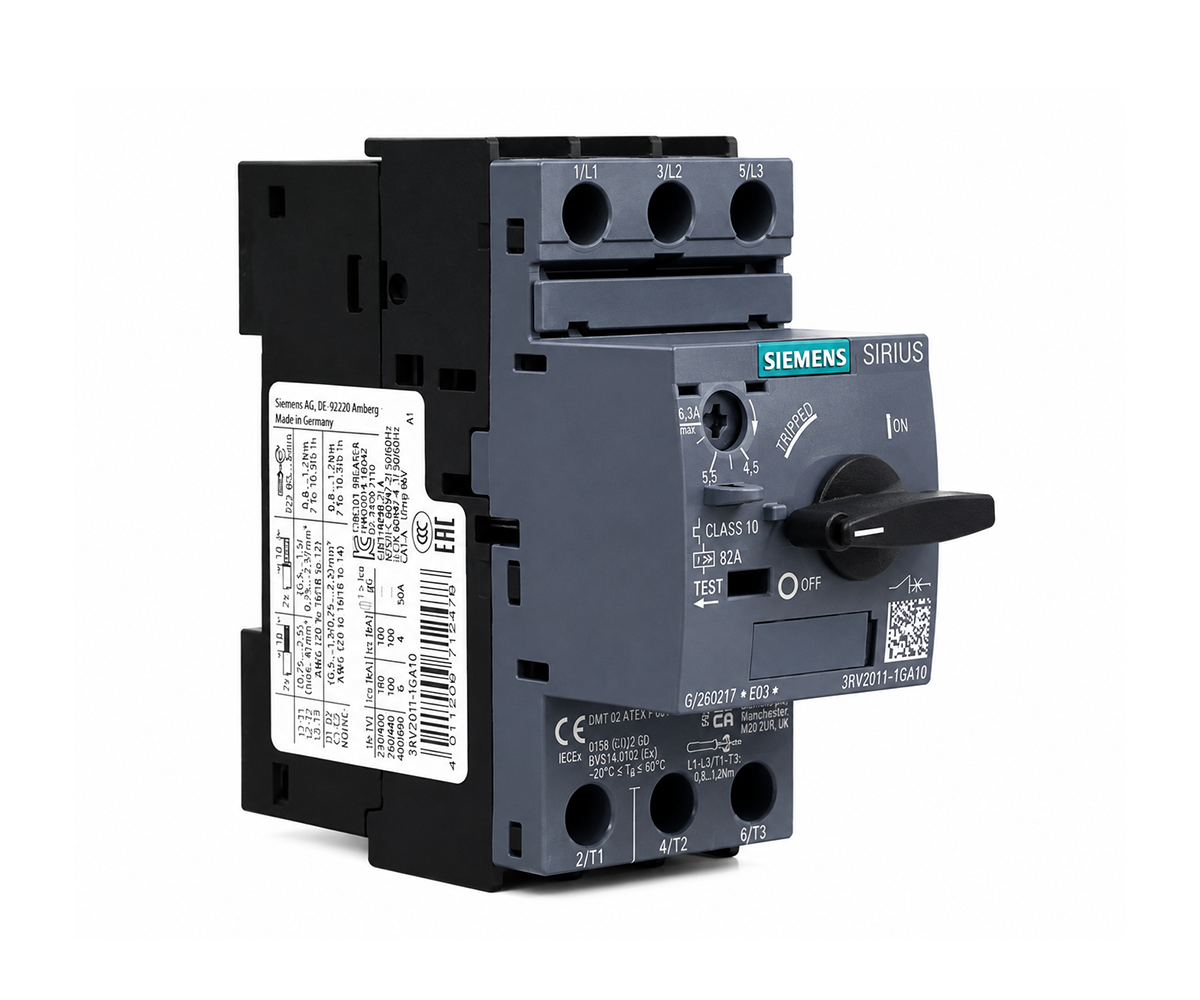

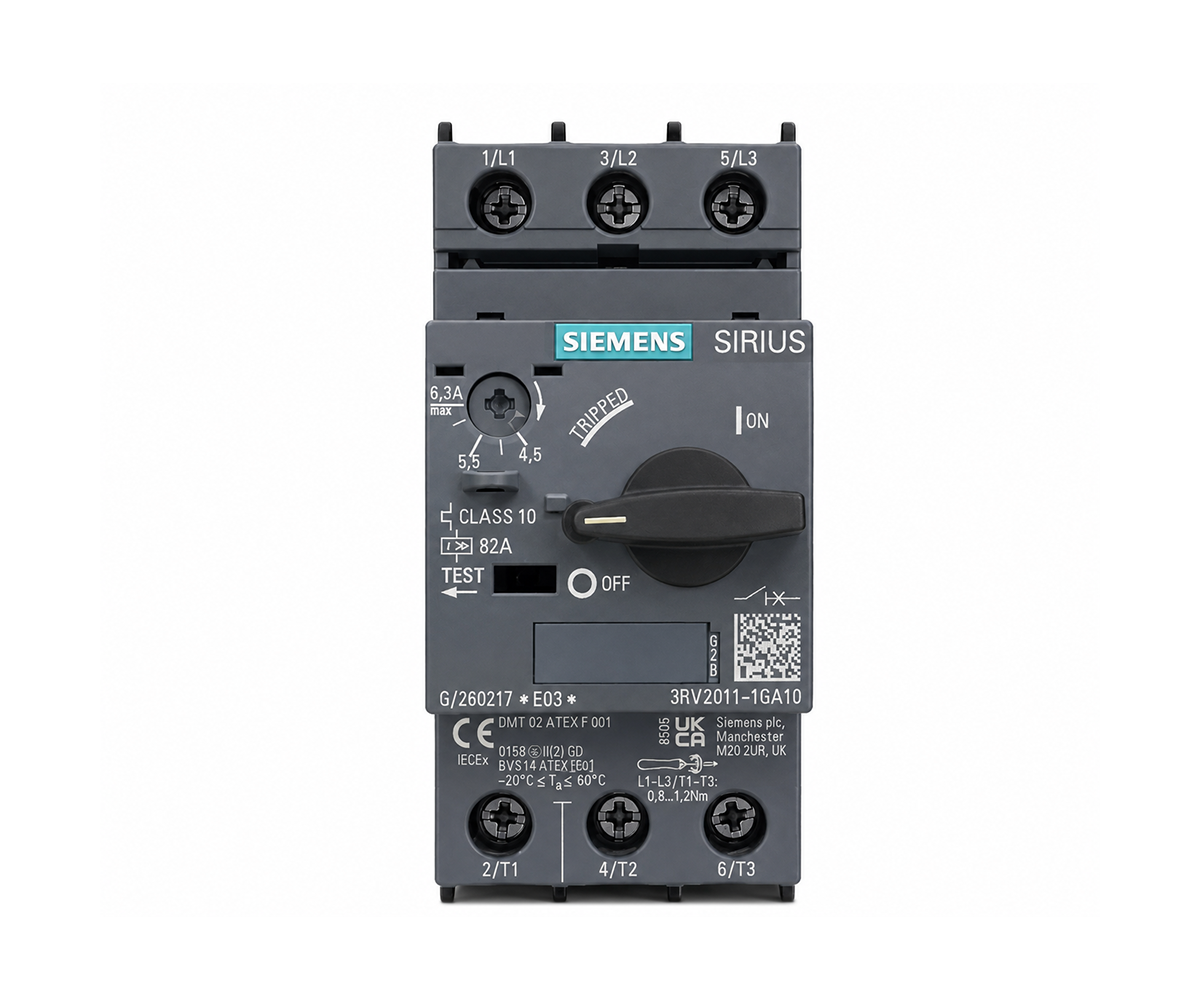

Siemens SIRIUS 3RV2011-1KA10 — ძრავის დაცვის ავტომატური ამომრთველი

Siemens SIRIUS 3RV2011-1KA10 არის S00 ზომის, 3-პოლუსიანი ძრავის დაცვის ავტომატური ამომრთველი, რომელიც განკუთვნილია სამფაზიანი ელექტროძრავების საიმედო დაცვისა და მართვისთვის.

მოწყობილობა უზრუნველყოფს ელექტროძრავის დაცვას გადატვირთვისა და მოკლე ჩართვისგან და ეკუთვნის Siemens SIRIUS 3RV2 სერიას.

ამ მოდელის თერმული გადატვირთვის დაცვის დენის რეგულირების დიაპაზონია 9–12.5 A, ხოლო მოკლე ჩართვის დაცვისთვის გათვალისწინებულია 163 A მაგნიტური გამომშვები.

ამომრთველი მუშაობს Class 10 გამორთვის მახასიათებლით და აღჭურვილია ფაზის დაკარგვისა და ფაზური დარღვევების ამოცნობის ფუნქციით.

Siemens 3RV2011-1KA10 განკუთვნილია 400 V AC ძაბვაზე 5.5 kW-მდე სიმძლავრის ელექტროძრავებისთვის. მისი მოკლე ჩართვის ნომინალური გამორთვის უნარი Icu 100 kA-ს შეადგენს 400 V AC-ზე,  რაც უზრუნველყოფს მაღალი დონის დაცვას შესაბამის სამრეწველო ელექტრო სისტემებში.

ძირითადი უპირატესობები

ელექტროძრავის კომბინირებული დაცვა გადატვირთვისა და მოკლე ჩართვისგან;

რეგულირებადი დენის დიაპაზონი — 9–12.5 A;

163 A მაგნიტური მოკლე ჩართვის გამომშვები;

Class 10 გადატვირთვის დაცვის მახასიათებელი;

ფაზის დაკარგვისა და ფაზური დარღვევების ამოცნობის ფუნქცია;

განკუთვნილია 5.5 kW-მდე ძრავებისთვის 400 V AC-ზე;

მაღალი მოკლე ჩართვის გამორთვის უნარი — Icu 100 kA, 400 V AC;

ხელით ჩართვისა და გამორთვის შესაძლებლობა;

გამთიშველი ფუნქცია ელექტრული წრედის უსაფრთხო იზოლაციისთვის;

კომპაქტური S00 ზომა;

ხრახნული ტერმინალები ზედა და ქვედა მხარეს.

ტექნიკური მახასიათებლები

მწარმოებელი: Siemens

სერია: SIRIUS 3RV2

პროდუქტის მოდელი: 3RV2011-1KA10

მოწყობილობის ტიპი: ძრავის დაცვის ავტომატური ამომრთველი

ზომა: S00

პოლუსების რაოდენობა: 3

დენის რეგულირების დიაპაზონი: 9–12.5 A

ნომინალური სამუშაო ძაბვა: 690 V AC-მდე

ძრავის მაქსიმალური სიმძლავრე: 5.5 kW (400 V AC)

გადატვირთვის გამორთვის კლასი: Class 10

მოკლე ჩართვის გამომშვები: მაგნიტური

მაგნიტური გამომშვების დენი: 163 A

მოკლე ჩართვის ნომინალური გამორთვის უნარი (Icu): 100 kA (400 V AC)

ფაზის დაკარგვის ამოცნობა: დიახ

ტერმინალები ხრახნული: ზედა და ქვედა

გამთიშველი ფუნქცია: დიახ

მონტაჟი: DIN რელსი

დაცვის ფუნქციები

გადატვირთვისგან დაცვა

რეგულირებადი თერმული დაცვის მექანიზმი უზრუნველყოფს ელექტროძრავის დაცვას ხანგრძლივი გადატვირთვისა და გადახურებისგან.

დაცვის დენის მნიშვნელობა შესაძლებელია 9–12.5 A დიაპაზონში დარეგულირდეს ძრავის ნომინალური სამუშაო დენის შესაბამისად.

მოკლე ჩართვისგან დაცვა

მოკლე ჩართვის შემთხვევაში ამოქმედდება 163 A მაგნიტური გამომშვები, რომელიც სწრაფად თიშავს ელექტრულ წრედს.

მოწყობილობის მაღალი გამორთვის უნარი — Icu 100 kA 400 V AC-ზე — საშუალებას იძლევა იგი გამოყენებულ იქნას შესაბამისი მოკლე ჩართვის მაღალი დონის მქონე სამრეწველო ელექტრო სისტემებში.

ფაზის დაკარგვის დაცვა

ამომრთველი აღჭურვილია ფაზის დაკარგვისა და ფაზური დარღვევების ამოცნობის ფუნქციით. ეს მნიშვნელოვანია სამფაზიანი ელექტროძრავებისთვის,

რადგან ერთ-ერთი ფაზის დაკარგვამ შეიძლება გამოიწვიოს ძრავის არათანაბარი მუშაობა, გადახურება და დაზიანება.

მართვა და გამთიშველი ფუნქცია

Siemens SIRIUS 3RV2011-1KA10 შეიძლება გამოყენებულ იქნას არა მხოლოდ ძრავის დაცვისთვის, არამედ ელექტრული წრედის ხელით მართვისა და გამორთვისთვის.

მოწყობილობის გამთიშველი ფუნქცია ხელს უწყობს ელექტრული წრედის უსაფრთხო იზოლაციას ტექნიკური მომსახურებისა და სარემონტო სამუშაოების დროს.

ხრახნული ტერმინალები განთავსებულია მოწყობილობის ზედა და ქვედა მხარეს და უზრუნველყოფს ელექტრული გამტარების საიმედო შეერთებას.

გამოყენების სფერო

Siemens 3RV2011-1KA10 გამოიყენება სამფაზიანი ელექტროძრავების დაცვისა და მართვის სისტემებში, მათ შორის:

სამრეწველო ავტომატიზაციის სისტემებში;

ძრავების მართვის ელექტრო პანელებში;

ტუმბოების მართვის სისტემებში;

ვენტილაციისა და HVAC დანადგარებში;

კომპრესორებში;

სამრეწველო საწარმოო დანადგარებში;

ელექტრო მართვისა და გამანაწილებელ კარადებში;

5.5 kW-მდე სიმძლავრის სამფაზიან ძრავებში 400 V AC-ზე.
