ძრავის დაცვის ავტომატი SIEMENS 3RV2011-0JA10 Motor Kor

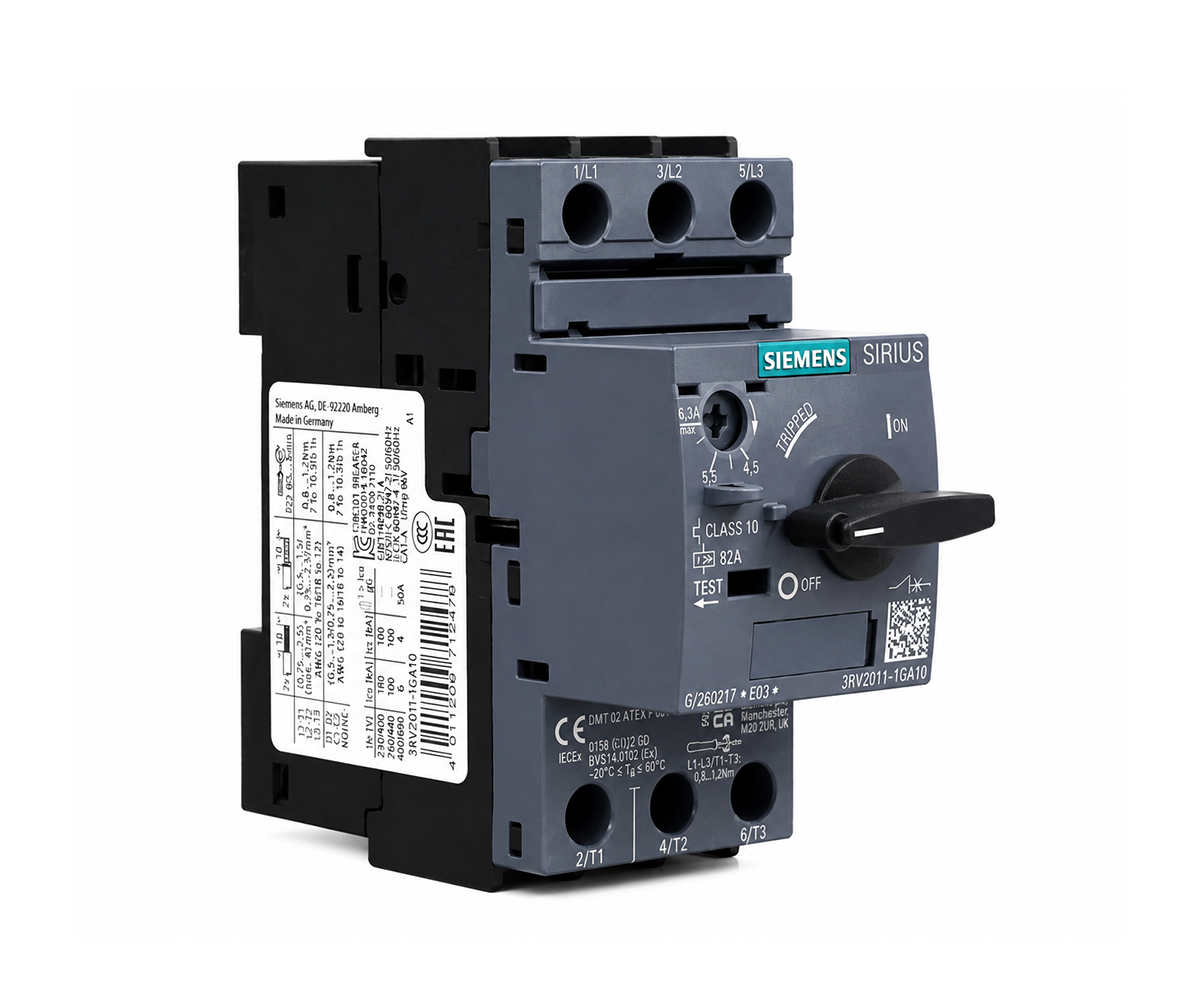

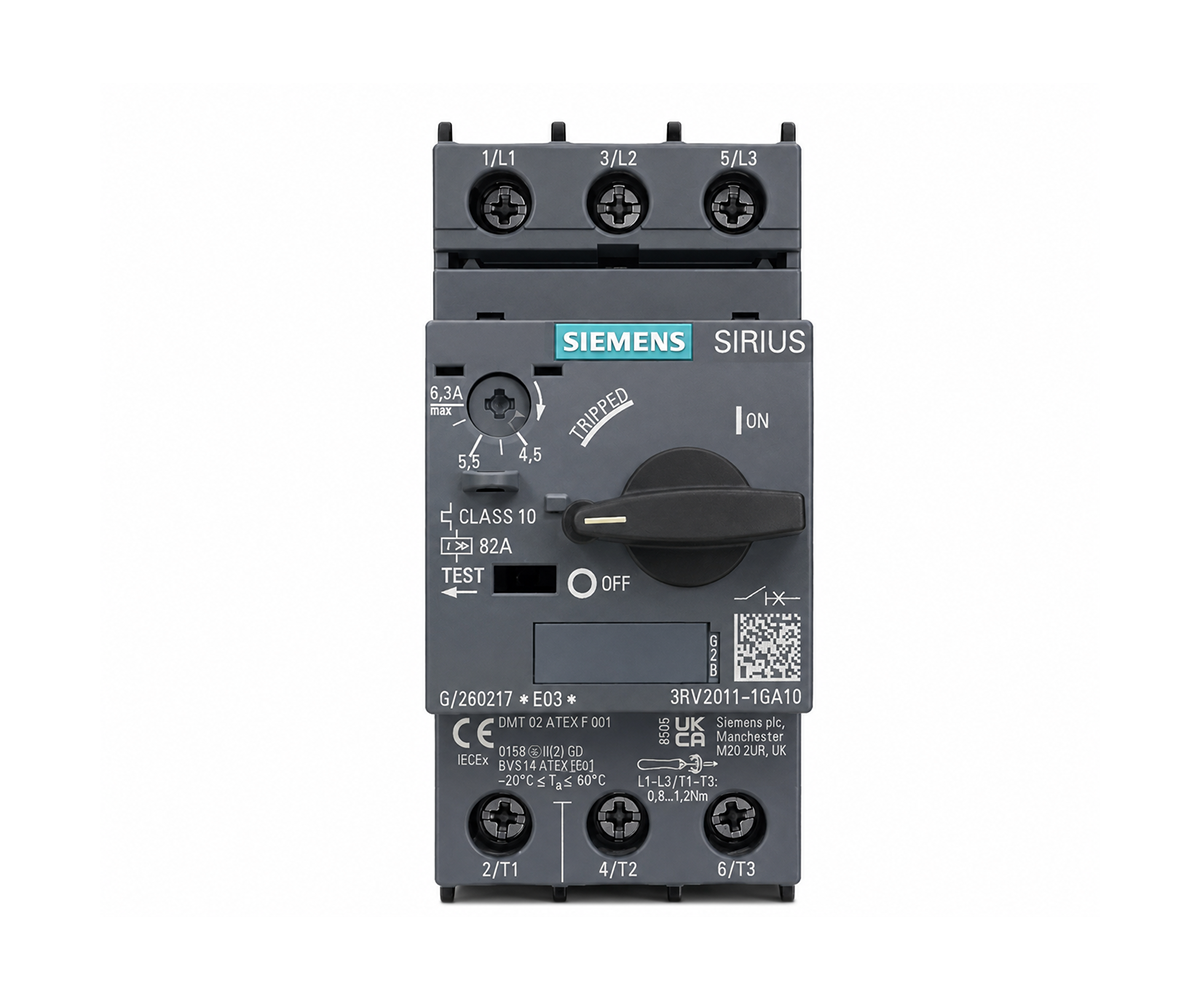

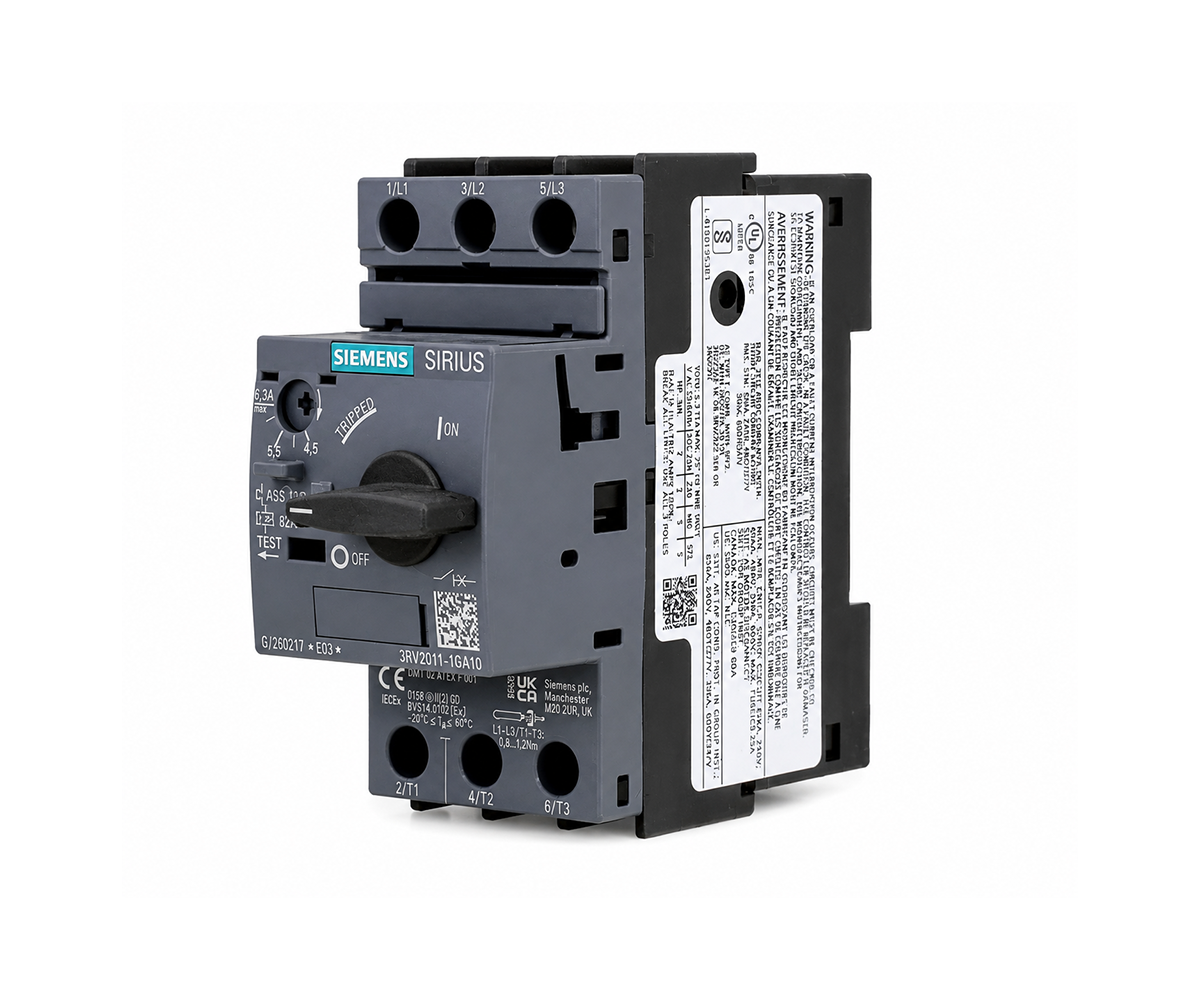

Siemens SIRIUS 3RV2 — ძრავის დაცვის ავტომატური ამომრთველი

Siemens SIRIUS 3RV2 არის სამპოლუსიანი ძრავის დაცვის ავტომატური ამომრთველი, რომელიც განკუთვნილია ელექტროძრავების საიმედო დაცვისთვის გადატვირთვისა და მოკლე ჩართვის შემთხვევაში.

მოწყობილობა აერთიანებს თერმულ გადატვირთვისგან და მაგნიტურ მოკლე ჩართვისგან დაცვას და აღჭურვილია ძრავის დაცვისთვის განკუთვნილი დამცავი მექანიზმით.

ამ კონკრეტული შესრულების რეგულირებადი დენის დიაპაზონია 0.7–1 A, ხოლო დაცვის გამშვები კლასია CLASS 10.

ამომრთველი განკუთვნილია S00 ზომის სისტემებისთვის და თავსებადია შესაბამის S00/S0 ზომის კონტაქტორებთან.

ძირითადი უპირატესობები

ძრავის საიმედო დაცვა გადატვირთვისა და მოკლე ჩართვისგან;

თერმული გადატვირთვის დაცვა — CLASS 10;

მაგნიტური მოკლე ჩართვის დაცვა;

ფაზის დაკარგვის გამოვლენის ფუნქცია;

0.7–1 A რეგულირებადი დენის დიაპაზონი;

3-პოლუსიანი შესრულება;

S00 კომპაქტური ზომა;

შესაძლებელია გამოყენება შესაბამის SIRIUS კონტაქტორებთან;

690 V-მდე სამუშაო ძაბვა;

მონტაჟი შესაძლებელია როგორც ხრახნებით, ისე 35 მმ DIN-რელსზე;

მაღალი მოკლე ჩართვის გამთიშველი უნარი — Icu/Ics 100 kA-მდე შესაბამის ძაბვებზე.

დაცვის ფუნქციები

გადატვირთვისგან დაცვა:

ამომრთველს აქვს თერმული გადატვირთვის დაცვის მექანიზმი და CLASS 10 გამშვები კლასი. დენის გამშვები მნიშვნელობა რეგულირდება 0.7–1 A დიაპაზონში.

მოკლე ჩართვისგან დაცვა:

მოწყობილობა აღჭურვილია მაგნიტური მოკლე ჩართვის დაცვის მექანიზმით. მყისიერი მოკლე ჩართვის გამშვები დენი შეადგენს 13 A-ს.

ფაზის დაკარგვის დაცვა:

მოწყობილობა უზრუნველყოფს ფაზის დაკარგვის გამოვლენას, რაც განსაკუთრებით მნიშვნელოვანია სამფაზიანი ელექტროძრავების უსაფრთხო მუშაობისთვის.

ტექნიკური მახასიათებლები

ბრენდი Siemens

პროდუქტის სერია: SIRIUS 3RV2

პროდუქტის ტიპი: ძრავის დაცვის ავტომატური ამომრთველი

ამომრთველის ზომა: S00

პოლუსების რაოდენობა: 3

რეგულირებადი დენის დიაპაზონი: 0.7–1 A

დაცვის გამშვები კლასი: CLASS 10

გადატვირთვის დაცვის ტიპი: თერმული

მოკლე ჩართვის დაცვის ტიპი: მაგნიტური

მოკლე ჩართვის მყისიერი გამშვები დენი:  A

ფაზის დაკარგვის გამოვლენა: კი

მიწის ხარვეზის გამოვლენა: არა

ძირითადი წრედის ძაბვა: AC

ნომინალური სამუშაო ძაბვა: 690 V

სამუშაო ძაბვის დიაპაზონი: 20–690 V

სამუშაო სიხშირე: 50–60 Hz

AC-3 სიმძლავრე 230 V-ზე 0.2 kW

AC-3 სიმძლავრე 400 V-ზე 0.25 kW

AC-3 სიმძლავრე 500 V-ზე 0.4 kW

AC-3 სიმძლავრე 690 V-ზე 0.6 kW

საიზოლაციო ძაბვა: 690 V

იმპულსური ძაბვის გამძლეობა: 6 kV

მოკლე ჩართვის გამთიშველი უნარი Icu 100 kA-მდე

მომსახურების მოკლე ჩართვის გამთიშველი უნარი Ics 100 kA-მდე

დაცვის კლასი წინა მხარეს: IP20

სამონტაჟო ტიპი ხრახნული / DIN-რელსი

DIN-რელსი 35 მმ, DIN EN 60715

სიმაღლე 97 მმ

სიგანე 45 მმ

სიღრმე 97 მმ

სამუშაო ტემპერატურა -20…+60 °C

შენახვის ტემპერატურა -50…+80 °C

მაქსიმალური სამონტაჟო სიმაღლე 2000 მ ზღვის დონიდან

წონა 316.6 გ

მოცემული ელექტრული და მექანიკური პარამეტრები ეფუძნება წარმოდგენილ ტექნიკურ მონაცემებს.

მოკლე ჩართვის დაცვის მახასიათებლები

Siemens SIRIUS 3RV2-ის მაქსიმალური მოკლე ჩართვის გამთიშველი უნარი Icu შეადგენს 100 kA-ს 240 V, 400 V, 500 V და 690 V AC ძაბვებზე.

მომსახურების მოკლე ჩართვის გამთიშველი უნარიც Ics — 100 kA-ს შეადგენს აღნიშნულ ძაბვებზე.

IT ქსელში მოკლე ჩართვის დაცვისთვის მითითებულია gL/gG 10 A მცველი როგორც 500 V, ისე 690 V ძაბვაზე.

მონტაჟი და მიერთება

ამომრთველის მონტაჟი შესაძლებელია ნებისმიერ პოზიციაში. მოწყობილობა მაგრდება ხრახნებით ან თავსდება 35 მმ DIN-რელსზე, DIN EN 60715 სტანდარტის შესაბამისად.

ძირითადი წრედის მიერთება ხორციელდება ხრახნული ტერმინალებით, რომელთა განლაგებაც შესაძლებელია ზედა და ქვედა მხარეს. დასაშვები გამტარის კვეთაა:

მყარი ან მრავალძარღვიანი გამტარი: 0.75–4 მმ²;

დაბოლოებული წვრილძარღვიანი გამტარი: 0.5–2.5 მმ²;

AWG: 18–12;

მოჭერის მომენტი: 0.8–1.2 N·m.

გამოყენების სფერო

Siemens SIRIUS 3RV2 ძრავის დაცვის ავტომატური ამომრთველი გამოიყენება ელექტროძრავების მართვისა და დაცვის სისტემებში, მათ შორის:

სამფაზიანი ელექტროძრავების დაცვისთვის;

ძრავის მართვის პანელებში;

ავტომატიზაციისა და სამრეწველო ელექტრო სისტემებში;

ძრავის გამშვებ სისტემებში;

კონტაქტორებთან კომბინირებულ ძრავის მართვის სქემებში;

ელექტროდანადგარებში, სადაც საჭიროა გადატვირთვისა და მოკლე ჩართვისგან დაცვა.

მოწყობილობის AC-3 რეჟიმში მითითებული ძრავის სიმძლავრეა 0.25 kW 400 V-ზე, ხოლო 690 V-ზე — 0.6 kW.

უსაფრთხოება და ექსპლუატაცია

მოწყობილობა გათვალისწინებულია უსაფრთხოების ფუნქციებისთვის და აქვს უსაფრთხო გამორთვისთვის შესაბამისი მახასიათებლები.

წინა მხარეს უზრუნველყოფილია IP20 დაცვის კლასი და თითით შემთხვევითი შეხებისგან დაცვა.

მოწყობილობის მექანიკური რესურსი ძირითადი და დამხმარე კონტაქტებისთვის ტიპურად შეადგენს 100 000 სამუშაო ციკლს,

ხოლო ელექტრული რესურსიც ტიპურად 100 000 სამუშაო ციკლია.

რატომ Siemens SIRIUS 3RV2?

Siemens SIRIUS 3RV2 წარმოადგენს კომპაქტურ გადაწყვეტას ელექტროძრავების დაცვისა და მართვის სისტემებისთვის.

მისი რეგულირებადი დენის დიაპაზონი, CLASS 10 თერმული დაცვა, მაგნიტური მოკლე ჩართვის დაცვა და ფაზის დაკარგვის გამოვლენის ფუნქცია

საშუალებას იძლევა მოწყობილობა ეფექტურად გამოიყენებოდეს სამრეწველო და კომერციულ ელექტრო დანადგარებში.
