დიფერენციალური რელე ავტომატი LEGRAND 411162 LEGRAND DX³ RCBO 40A 2P AC tipi 30mA

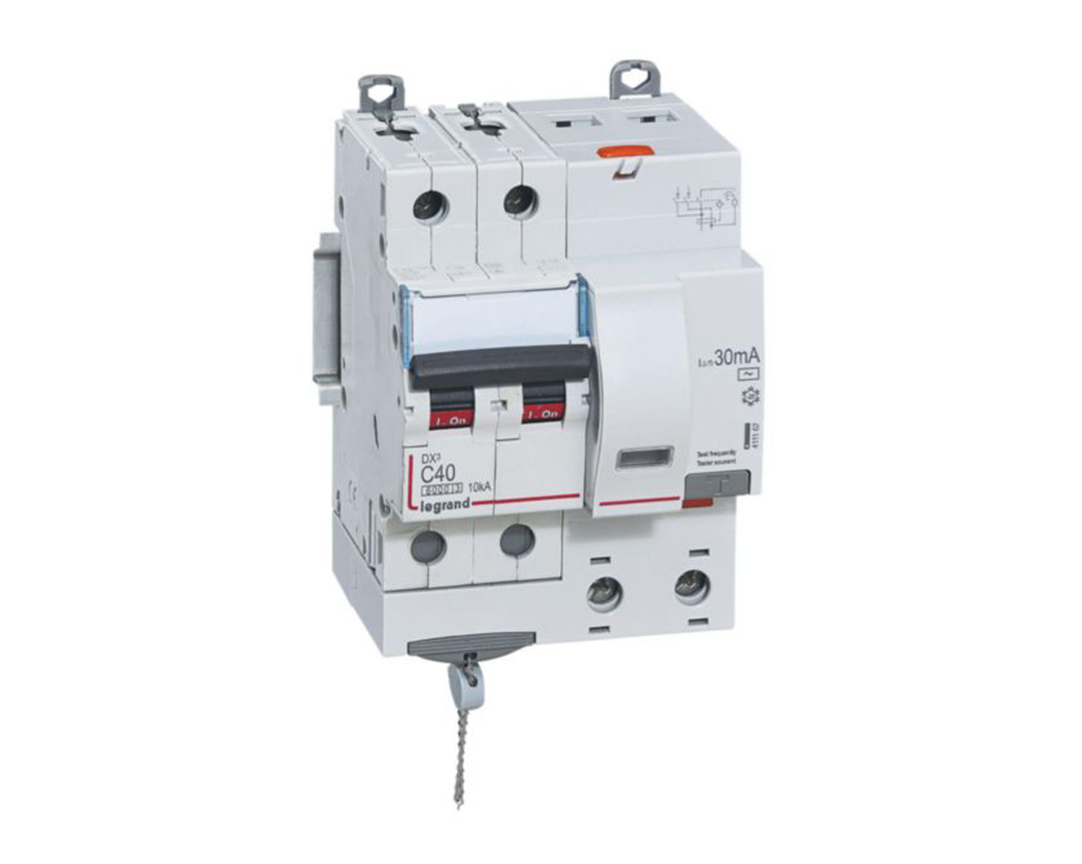

Legrand DX³ — დიფერენციალური ავტომატური ამომრთველი 40A C, 30mA AC (411162)

Legrand DX³ არის ორპოლუსიანი მოდულური დიფერენციალური ავტომატური ამომრთველი (RCBO), რომელიც აერთიანებს ელექტრული წრედის გადატვირთვისა და მოკლე ჩართვისგან დაცვას და დენის გაჟონვისგან დაცვას.

მოწყობილობას აქვს 40 A ნომინალური დენი, C ტიპის გათიშვის მახასიათებელი და 30 mA AC ტიპის დიფერენციალური დაცვა.

ამომრთველი განკუთვნილია 230/400 V AC, 50 Hz ელექტრულ ქსელებში გამოყენებისთვის და უზრუნველყოფს ელექტრული წრედების მართვას, დაცვასა და უსაფრთხო იზოლაციას.

მოკლე ჩართვის ნომინალური გამთიშველი უნარი შეადგენს 6 kA-ს EN 61009-1-ის მიხედვით, ხოლო 10 kA-ს IEC 60947-2-ის მიხედვით.

მოწყობილობა აღჭურვილია ტესტირების ღილაკით, რომლის საშუალებითაც შესაძლებელია დიფერენციალური დაცვის ფუნქციის პერიოდული შემოწმება.

4-მოდულიანი კონსტრუქცია, DIN რელსზე დასამაგრებელი მექანიზმი და პრონგული ტიპის შემაერთებელ სალტეებთან თავსებადობა უზრუნველყოფს მარტივ და მოქნილ მონტაჟს ელექტრო ფარებში.

ძირითადი მახასიათებლები

ბრენდი: Legrand

სერია: DX³

პროდუქტის ტიპი: დიფერენციალური ავტომატური ამომრთველი (RCBO)

პოლუსების რაოდენობა: 2

დაცული პოლუსების რაოდენობა: 2

ნომინალური დენი: 40 A

ნომინალური ძაბვა: 230 V

სამუშაო ძაბვა: 230/400 V AC

სიხშირე: 50 Hz

გათიშვის მახასიათებელი: C

ნომინალური დიფერენციალური დენი: 30 mA

გაჟონვის დენის ტიპი: AC

დენის შეზღუდვის კლასი: 3

მოკლე ჩართვის გამთიშველი უნარი EN 61009-1: 6 kA

მოკლე ჩართვის გამთიშველი უნარი IEC 60947-2: 10 kA

ნომინალური გამთიშველი უნარი Icn: 6 kA

იმპულსური დენის გამძლეობა: 0.25 kA

მოდულების რაოდენობა: 4

ჩაშენების სიღრმე: 44 მმ

დაცვის ხარისხი: IP20

მონტაჟი: DIN რელსი

ნეიტრალური გამტარის ერთდროული გამორთვა: დიახ

ურთიერთჩაკეტვის მექანიზმი: დიახ

დაბინძურების ხარისხი: 2

მყარი გამტარის კვეთი: 1–35 მმ²

მრავალძარღვიანი გამტარის კვეთი: 1–25 მმ²

ძირითადი ფუნქციები

გადატვირთვისა და მოკლე ჩართვისგან დაცვა

40 A ნომინალური დენითა და C ტიპის გათიშვის მახასიათებლით მოწყობილობა უზრუნველყოფს ელექტრული წრედის დაცვას გადატვირთვისა და მოკლე ჩართვის შედეგად გამოწვეული ჭარბი დენისგან.

დენის გაჟონვისგან დაცვა

30 mA მგრძნობელობის AC ტიპის დიფერენციალური დაცვა განკუთვნილია ცვლადი დენის გაჟონვის გამოვლენისთვის და ხელს უწყობს ელექტროშოკის რისკის შემცირებას.

ფაზისა და ნეიტრალური გამტარის ერთდროული გამორთვა

ორპოლუსიანი კონსტრუქცია უზრუნველყოფს ფაზისა და ნეიტრალური გამტარის ერთდროულ გამორთვას, რაც ზრდის ელექტრული წრედის მომსახურებისა და იზოლაციის უსაფრთხოებას.

ტესტირების ფუნქცია

ჩაშენებული TEST ღილაკი საშუალებას იძლევა პერიოდულად შემოწმდეს დიფერენციალური დაცვის ფუნქციის გამართულობა.

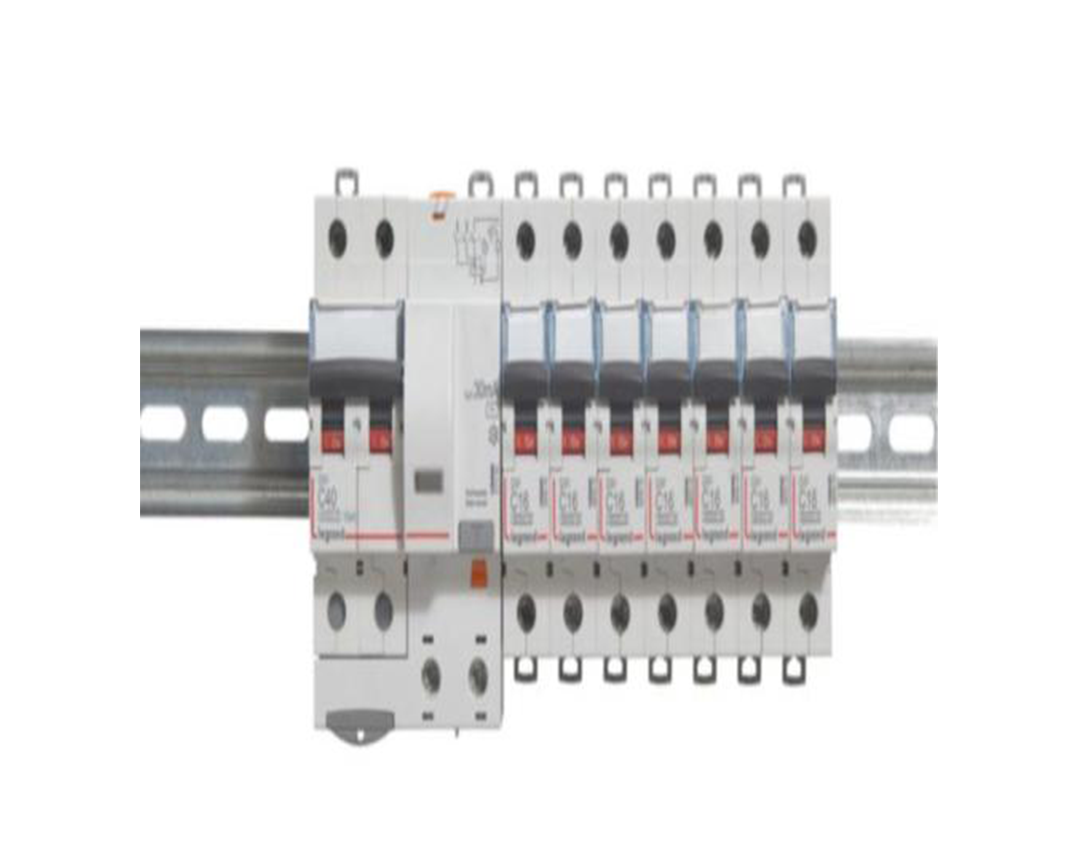

მარტივი მონტაჟი

მოწყობილობა თავსებადია პრონგული ტიპის შემაერთებელ სალტეებთან და აღჭურვილია DIN რელსზე დასამაგრებელი მექანიზმით. კვება შესაძლებელია სპილენძის კაბელით როგორც ზედა, ისე ქვედა მხრიდან.

Legrand DX³ 40A C 30mA AC წარმოადგენს პრაქტიკულ გადაწყვეტას საცხოვრებელი, კომერციული და სხვა დაბალი ძაბვის ელექტრული წრედების დაცვისთვის.

მოწყობილობა აერთიანებს გადატვირთვისგან, მოკლე ჩართვისა და დენის გაჟონვისგან დაცვას, რაც საშუალებას იძლევა ერთი კომპაქტური მოწყობილობით განხორციელდეს ელექტრული წრედის კომპლექსური დაცვა.
