ელ ავტომატი ABB 1*6A B tipi 6kA

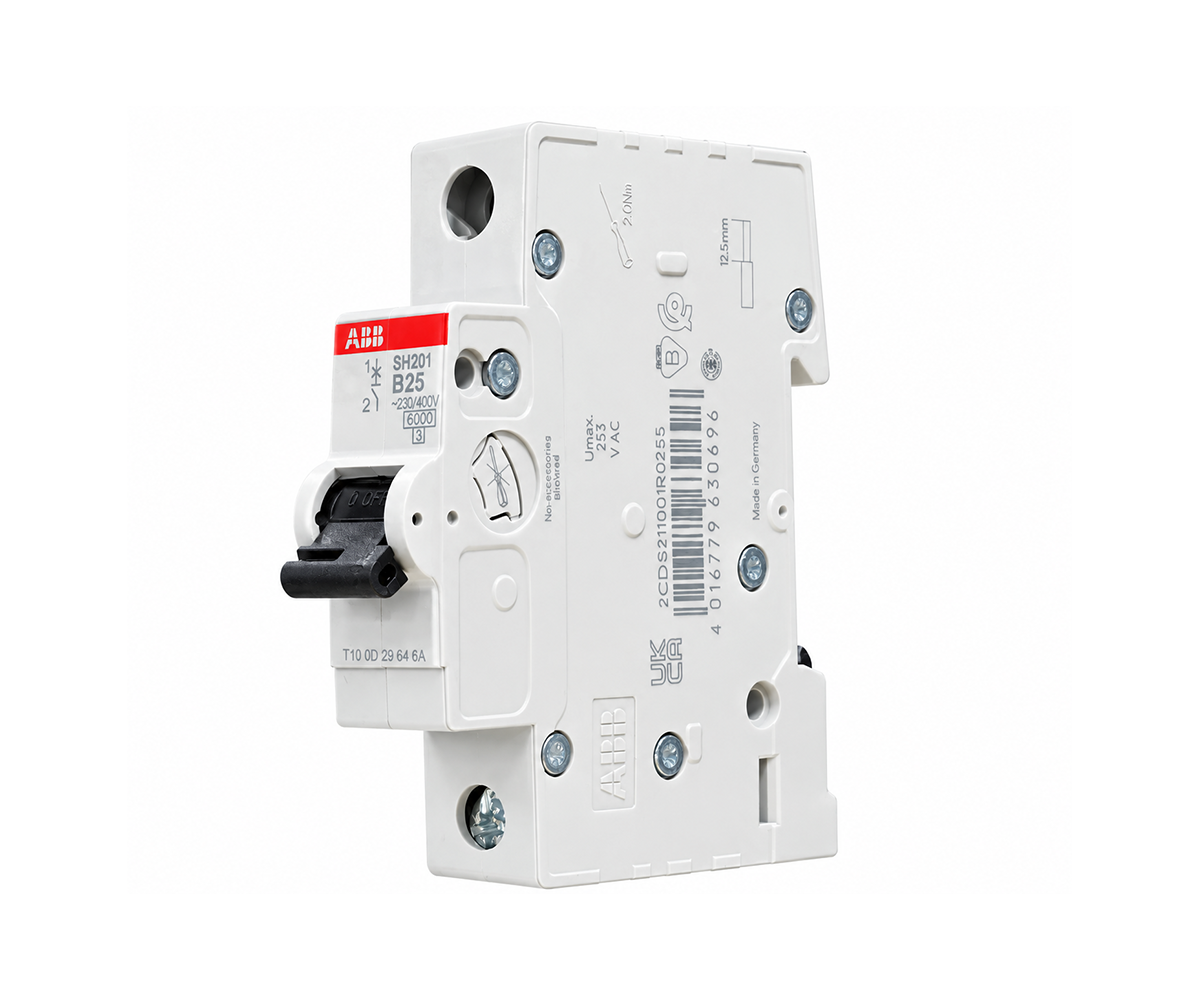

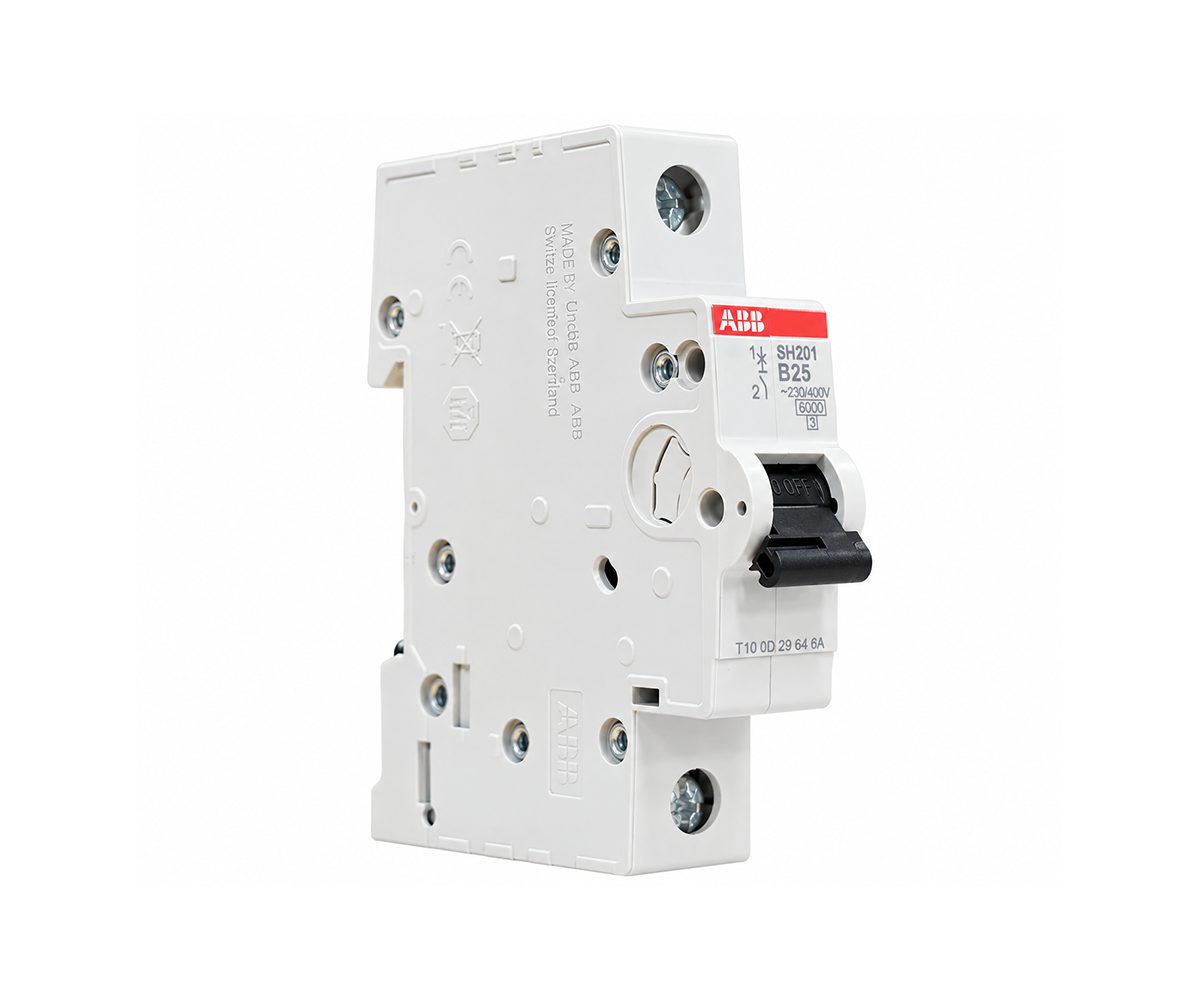

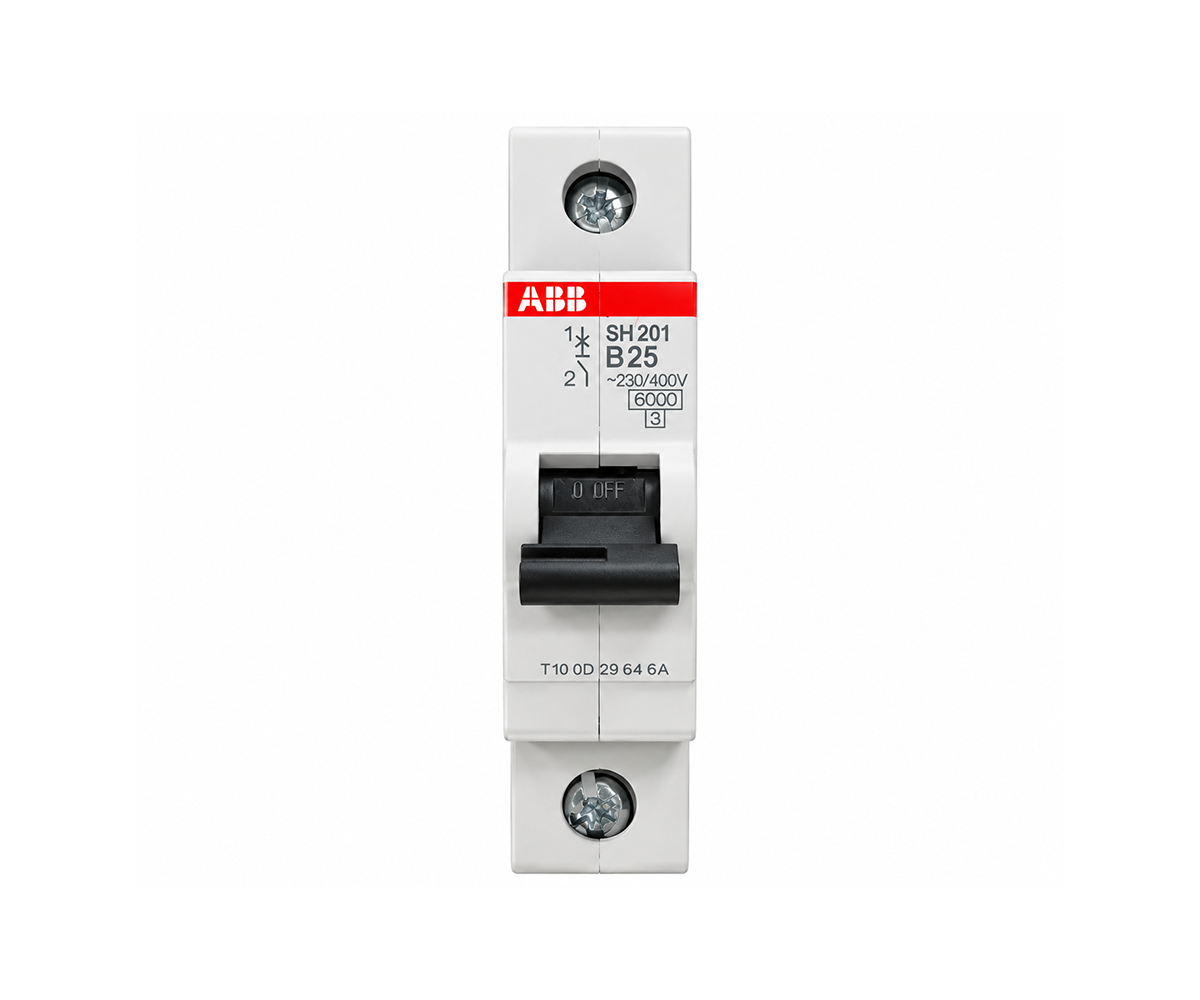

ABB SH201-B6 — ავტომატური ამომრთველი, 1P, 6A, B ტიპის გამორთვის მახასიათებლით, 6kA

პროდუქტის აღწერა

ABB SH201-B6 წარმოადგენს SH200 სერიის ერთპოლუსიან ავტომატურ ამომრთველს (MCB), რომლის ნომინალური დენია 6 A,

ხოლო გამორთვის მახასიათებელი — B ტიპი. ამომრთველი განკუთვნილია ელექტრული წრედების გადატვირთვისა და მოკლე ჩართვისგან დასაცავად.

მოწყობილობა აღჭურვილია ორი განსხვავებული გამორთვის მექანიზმით: თერმული მექანიზმი უზრუნველყოფს დაცვას გადატვირთვისას,

ხოლო ელექტრომექანიკური მექანიზმი — მოკლე ჩართვის შემთხვევაში.

6 kA ნომინალური მოკლე ჩართვის გამორთვის უნარი და IEC/EN 60898-1 სტანდარტთან შესაბამისობა უზრუნველყოფს საიმედო

გამოყენებას დაბალი ძაბვის ელექტრულ სისტემებსა და საყოფაცხოვრებო დანიშნულების ელექტროინსტალაციებში.

კომპაქტური, ერთმოდულიანი კონსტრუქცია — 17.5 მმ სიგანით — იძლევა მოწყობილობის პრაქტიკულად განთავსების შესაძლებლობას ელექტროგამანაწილებელ ფარებში.

SH201-B6 მონტაჟდება DIN რელსზე და გათვალისწინებულია როგორც ახალი, ისე არსებული ელექტროინსტალაციების დაცვისთვის.

ტექნიკური მახასიათებლები

მწარმოებელი: ABB

სერია: SH200

მოდელი: SH201-B6

პროდუქტის ID: 2CDS211001R0065

EAN: 4016779630580

ტიპი: ავტომატური ამომრთველი (MCB)

პოლუსების რაოდენობა: 1P

დაცული პოლუსების რაოდენობა: 1

ნომინალური დენი (In): 6 A

გამორთვის მახასიათებელი: B

ნომინალური მოკლე ჩართვის გამორთვის უნარი: 6 kA

ნომინალური სამუშაო ძაბვა: 230 V AC

სამუშაო ძაბვის დიაპაზონი: 12–253 V AC

ნომინალური საიზოლაციო ძაბვა (Ui): 440 V

იმპულსური ძაბვისადმი გამძლეობა (Uimp): 4 kV

ნომინალური სიხშირე: 50/60 Hz

ენერგიის შეზღუდვის კლასი: 3

გადაძაბვის კატეგორია: III

დაცვის ხარისხი: IP20; საფარით — IP40

დაბინძურების ხარისხი: 2

ელექტრული გამძლეობა: 20 000 AC ციკლი

მექანიკური გამძლეობა: 20 000 ციკლი

მიერთების ტერმინალი: ხრახნული, Cage Terminal

მომჭერის მომენტი: 2 N·m

გამტარის დასაშვები კვეთი: 0.75–25 mm², გამტარის ტიპის მიხედვით

სამონტაჟო ზომა: 1 მოდული, DIN 43880

მონტაჟი: DIN რელსი TH35-15 / TH35-7.5

სამონტაჟო პოზიცია: ნებისმიერი

კორპუსის ფერი: RAL 7035

სამუშაო ტემპერატურა: -25°C – +55°C

შენახვის ტემპერატურა: -40°C – +70°C

ზომები (სიგანე × სიმაღლე × სიღრმე): 17.5 × 85 × 69 მმ

წონა: 0.102 კგ

სიმძლავრის დანაკარგი: 2 W

შესაბამისობის სტანდარტი: IEC/EN 60898-1

სერტიფიცირება: CE

ძირითადი უპირატესობები

6 A ნომინალური დენი

B ტიპის გამორთვის მახასიათებელი

6 kA მოკლე ჩართვის გამორთვის უნარი

გადატვირთვისა და მოკლე ჩართვისგან დაცვა

თერმული და ელექტრომექანიკური გამორთვის მექანიზმები

კომპაქტური ერთმოდულიანი კონსტრუქცია — 17.5 მმ

DIN რელსზე მონტაჟი

20 000 ციკლის ელექტრული და მექანიკური გამძლეობა

IEC/EN 60898-1 სტანდარტთან შესაბამისობა

CE შესაბამისობა

ეკოლოგიური მახასიათებლები

ABB SH200 სერია შეესაბამება ABB EcoSolutions-ის მოთხოვნებს. პროდუქტის გადამუშავებადობის მაჩვენებელი EN 45555 სტანდარტის მიხედვით შეადგენს 92.1%-ს. პროდუქტი ასევე შეესაბამება RoHS და REACH მოთხოვნებს.
