დიფერენციალური რელე ავტომატი LEGRAND DX3 2K C32 6000A AC 30MA

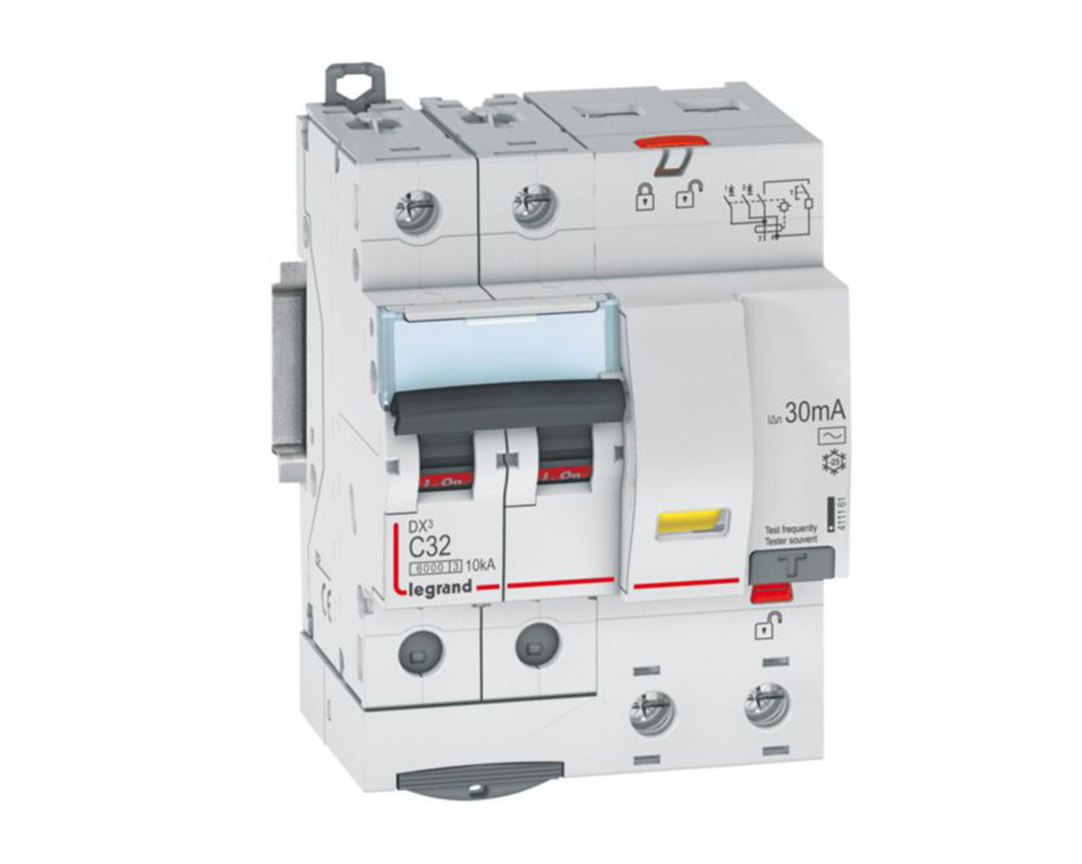

Legrand DX³ — დიფერენციალური ავტომატური ამომრთველი 32A C, 30mA AC (411161)

Legrand DX³ არის ორპოლუსიანი მოდულური დიფერენციალური ავტომატური ამომრთველი (RCBO), რომელიც აერთიანებს ელექტრული წრედის გადატვირთვისა და მოკლე ჩართვისგან დაცვას და დენის გაჟონვისგან დაცვას.

მოწყობილობას აქვს 32 A ნომინალური დენი, C ტიპის გათიშვის მახასიათებელი და 30 mA AC ტიპის დიფერენციალური დაცვა.

ამომრთველი განკუთვნილია 230/400 V AC, 50 Hz ელექტრულ ქსელებში გამოყენებისთვის და უზრუნველყოფს ელექტრული წრედის მართვას, დაცვასა და უსაფრთხო იზოლაციას.

მოკლე ჩართვის ნომინალური გამთიშველი უნარი შეადგენს 6 kA-ს EN 61009-1-ის მიხედვით, ხოლო 10 kA-ს IEC 60947-2-ის მიხედვით.

მოწყობილობა აღჭურვილია ტესტირების ღილაკით, რომლის საშუალებითაც შესაძლებელია დიფერენციალური დაცვის ფუნქციის პერიოდული შემოწმება.

მისი 4-მოდულიანი კონსტრუქცია, DIN რელსზე დასამაგრებელი მექანიზმი და პრონგული ტიპის შემაერთებელ სალტეებთან თავსებადობა ამარტივებს ელექტრო ფარში მონტაჟს.

ძირითადი მახასიათებლები

ბრენდი: Legrand

სერია: DX³

პროდუქტის ტიპი: დიფერენციალური ავტომატური ამომრთველი (RCBO)

პოლუსების რაოდენობა: 2

დაცული პოლუსების რაოდენობა: 2

ნომინალური დენი: 32 A

ნომინალური ძაბვა: 230 V

სამუშაო ძაბვა: 230/400 V AC

სიხშირე: 50 Hz

გათიშვის მახასიათებელი: C

ნომინალური დიფერენციალური დენი: 30 mA

გაჟონვის დენის ტიპი: AC

დენის შეზღუდვის კლასი: 3

მოკლე ჩართვის გამთიშველი უნარი EN 61009-1: 6 kA

მოკლე ჩართვის გამთიშველი უნარი IEC 60947-2: 10 kA

იმპულსური დენის გამძლეობა: 0.25 kA

მოდულების რაოდენობა: 4

ჩაშენების სიღრმე: 44 მმ

დაცვის ხარისხი: IP20

მონტაჟი: DIN რელსი

ნეიტრალური გამტარის ერთდროული გამორთვა: დიახ

ურთიერთჩაკეტვის მექანიზმი: დიახ

მყარი გამტარის კვეთი: 1–35 მმ²

მრავალძარღვიანი გამტარის კვეთი: 1–25 მმ²

ძირითადი ფუნქციები

გადატვირთვისა და მოკლე ჩართვისგან დაცვა

32 A ნომინალური დენითა და C ტიპის გათიშვის მახასიათებლით მოწყობილობა უზრუნველყოფს ელექტრული წრედის დაცვას გადატვირთვისა და მოკლე ჩართვის შედეგად გამოწვეული ჭარბი დენისგან.

დენის გაჟონვისგან დაცვა

30 mA მგრძნობელობის AC ტიპის დიფერენციალური დაცვა განკუთვნილია ცვლადი დენის გაჟონვის გამოვლენისთვის და ხელს უწყობს ელექტროშოკის რისკის შემცირებას.

უსაფრთხო იზოლაცია

ორპოლუსიანი კონსტრუქცია უზრუნველყოფს ფაზისა და ნეიტრალური გამტარის ერთდროულ გამორთვას, რაც ზრდის ელექტრული წრედის მომსახურების უსაფრთხოებას.

ტესტირების ფუნქცია

ჩაშენებული TEST ღილაკი საშუალებას იძლევა პერიოდულად შემოწმდეს დიფერენციალური დაცვის ფუნქციის გამართულობა.

მარტივი მონტაჟი

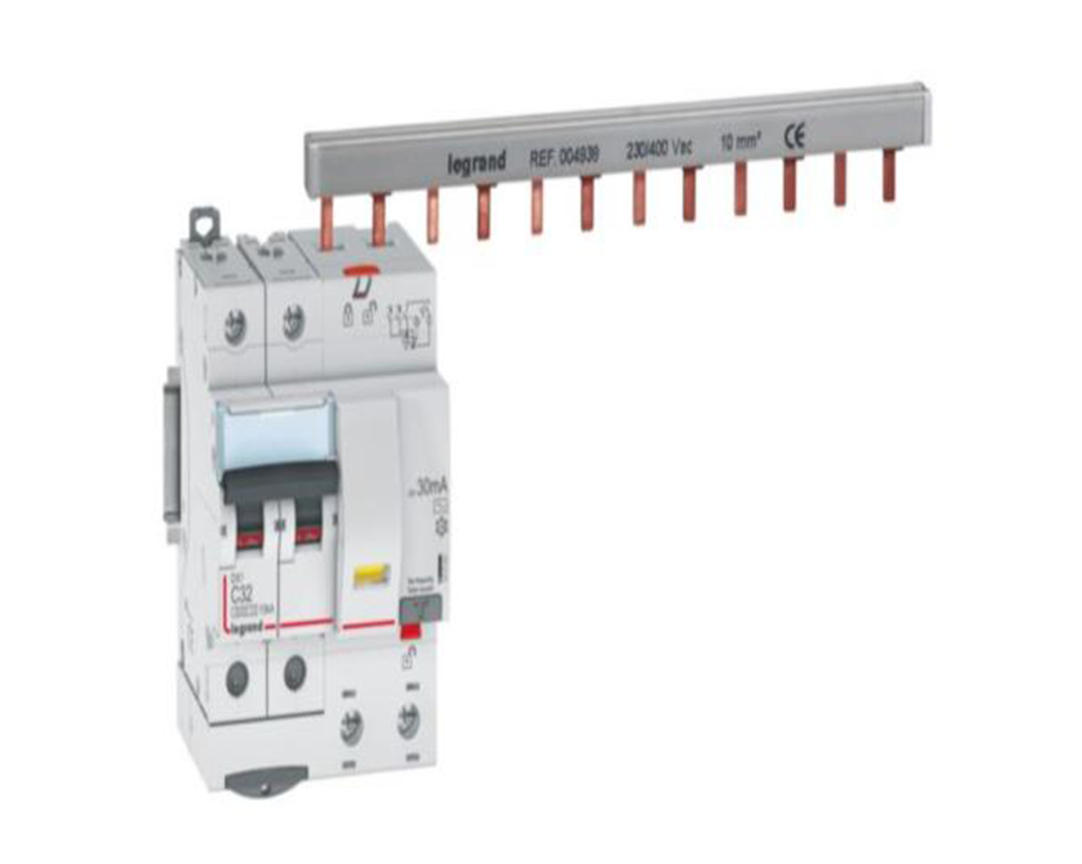

მოწყობილობა თავსებადია პრონგული ტიპის შემაერთებელ სალტეებთან და აღჭურვილია DIN რელსზე დასამაგრებელი მექანიზმით. კვება შესაძლებელია სპილენძის კაბელით როგორც ზედა, ისე ქვედა მხრიდან.

Legrand DX³ 32A C 30mA AC წარმოადგენს პრაქტიკულ გადაწყვეტას საცხოვრებელი და კომერციული ელექტრული წრედების დასაცავად. მოწყობილობაში გაერთიანებულია ავტომატური და დიფერენციალური დაცვა, რაც ერთი მოწყობილობის საშუალებით უზრუნველყოფს ელექტრული წრედის კომპლექსურ დაცვას გადატვირთვის, მოკლე ჩართვისა და დენის გაჟონვისგან.
