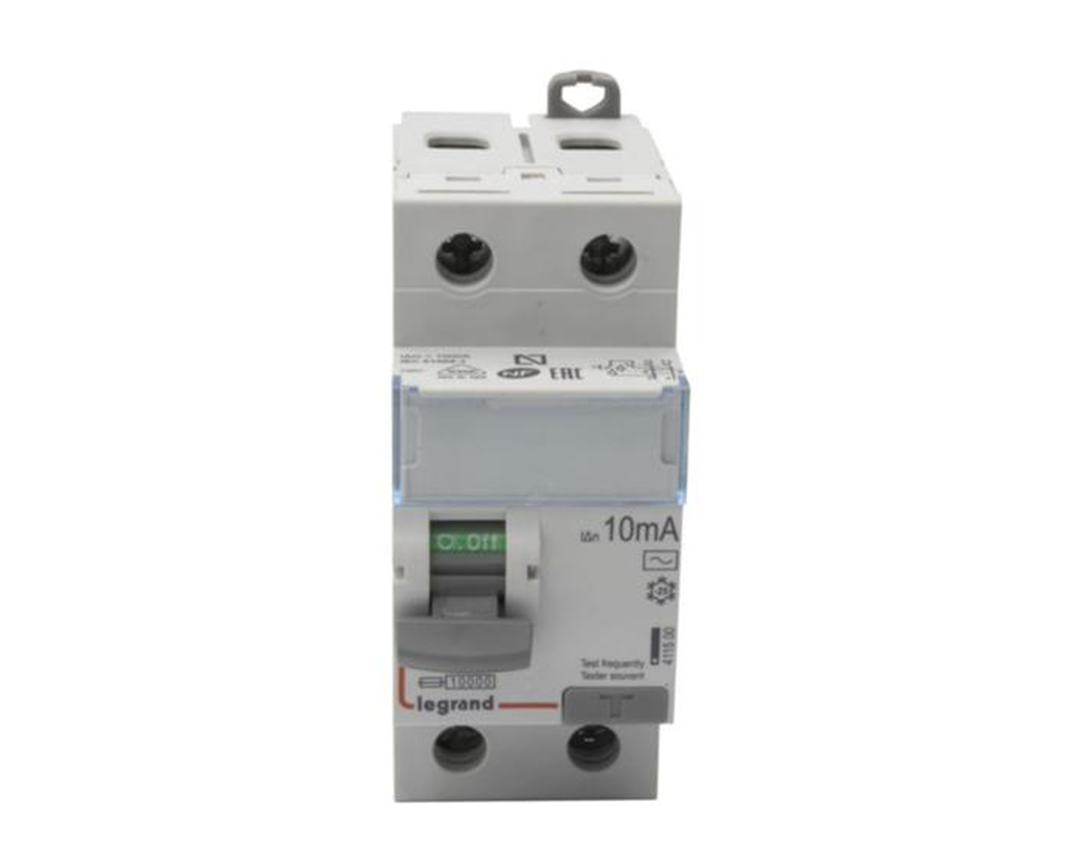

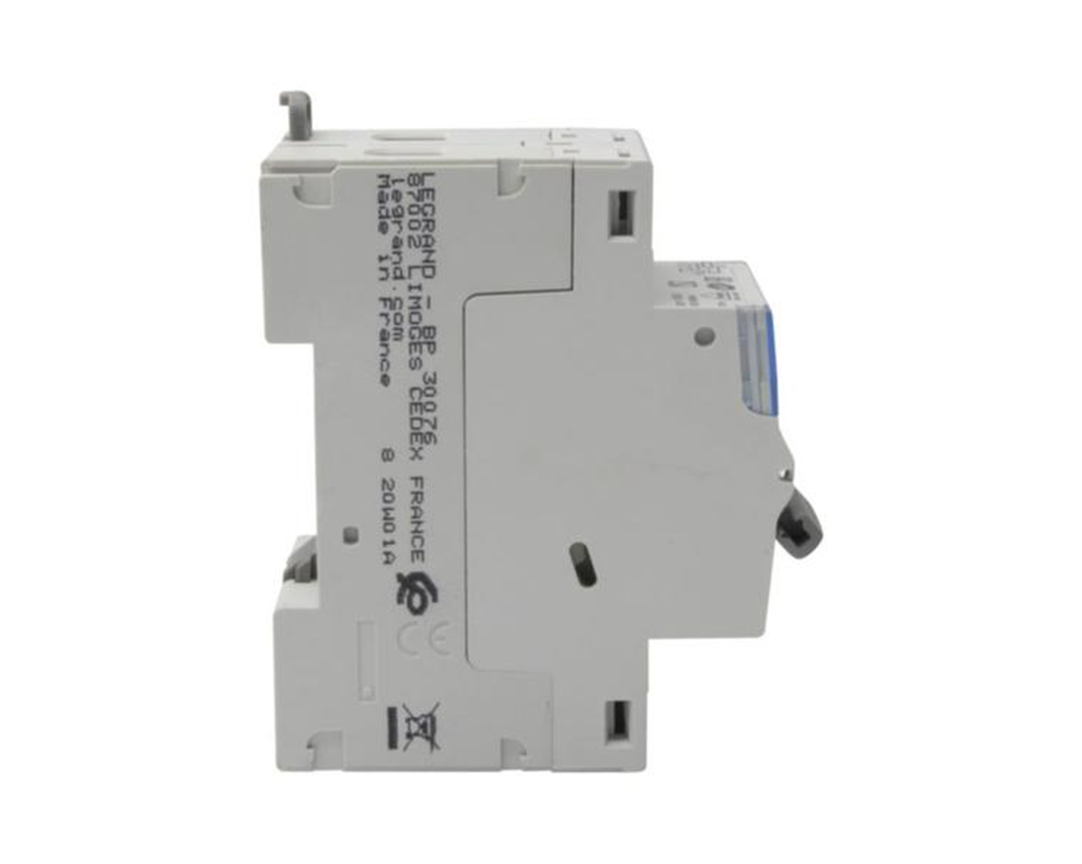

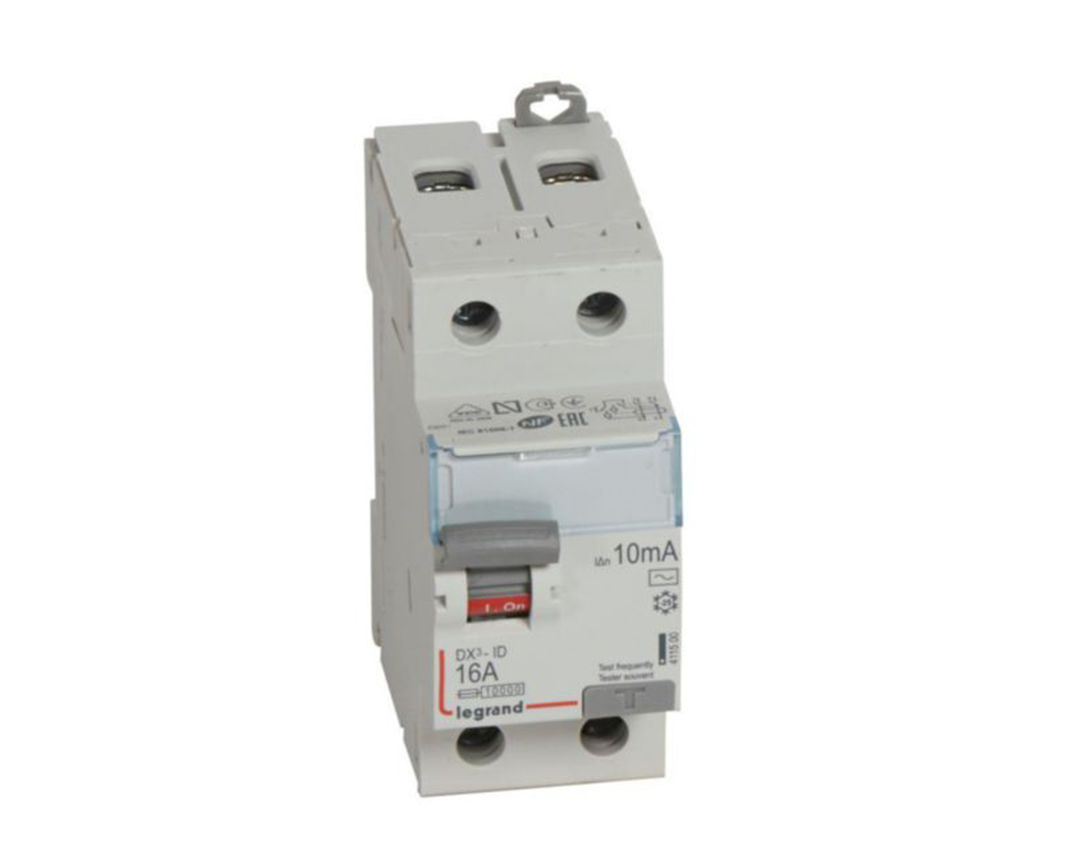

გაჟონვის რელე ავტომატი LEGRAND 2P 16A 10MA

Legrand — დიფერენციალური დენის დამცავი ამომრთველი 16A, 10mA AC (411500)

Legrand 2-პოლუსიანი დიფერენციალური დენის დამცავი ამომრთველი (RCCB) განკუთვნილია ადამიანების დასაცავად პირდაპირი და არაპირდაპირი შეხებით გამოწვეული ელექტროშოკის რისკისგან.

მოწყობილობა ასევე უზრუნველყოფს ელექტრული წრედის დაცვას ხანგრძლივი დამიწების დენის გაჟონვით გამოწვეული ხანძრის საფრთხისგან.

ამომრთველი აღჭურვილია 16 A ნომინალური დენით, 10 mA დიფერენციალური მგრძნობელობით და AC ტიპის დენის გაჟონვის გამოვლენით.

მოწყობილობა შესაძლებელია გამოყენებულ იქნეს როგორც ელექტრული დანადგარის დაცვისთვის, ისე წრედის მართვისა და იზოლაციისთვის.

ძირითადი მახასიათებლები

მწარმოებელი: Legrand

მოწყობილობის ტიპი: დიფერენციალური დენის დამცავი ამომრთველი (RCCB)

პოლუსების რაოდენობა: 2

ნომინალური დენი (In): 16 A

ნომინალური ძაბვა: 230 V AC

ნომინალური საიზოლაციო ძაბვა (Ui): 250 V

ნომინალური იმპულსური გამძლეობის ძაბვა (Uimp): 4 kV

დიფერენციალური გათიშვის დენი: 10 mA (0.01 A)

გაჟონვის დენის ტიპი: AC

სიხშირე: 50 Hz

მოკლე დროის გამძლეობის დენი (Icw): 10 kA

იმპულსური დენის გამძლეობა: 0.25 kA

მონტაჟი: DIN რელსზე

მოდულების რაოდენობა: 2

სიგანე: 35.6 მმ

ჩაშენების სიღრმე: 44 მმ

ზომები: 35.6 × 94.8 × 77.8 მმ

დაცვის ხარისხი: IP20

დარტყმისადმი გამძლეობა: IK04

სამუშაო ტემპერატურა: -25°C-დან +60°C-მდე

შენახვის ტემპერატურა: -40°C-დან +70°C-მდე

დაბინძურების ხარისხი: 2

დამაკავშირებელი გამტარის კვეთი, მრავალძარღვიანი: 0.75–35 მმ²

დამაკავშირებელი გამტარის კვეთი, ერთძარღვიანი: 0.75–50 მმ²

კვების მიმართულება: ზემოდან ან ქვემოდან

შეერთება: ხრახნული ტერმინალით, შინა და კაბელით

ფერი: ნაცრისფერი

RAL: 7035

ბლოკირების მექანიზმი: კი

ტესტირების ღილაკი: კი

დამატებითი აქსესუარების მიერთება: შესაძლებელია

ეტიკეტის დამჭერი: კი

ძირითადი ფუნქციები

ადამიანების დაცვა ელექტროშოკისგან

10 mA დიფერენციალური მგრძნობელობა უზრუნველყოფს დენის გაჟონვის გამოვლენას და შესაბამისი ავარიული მდგომარეობის დროს წრედის გათიშვას.

ხანძრის რისკის შემცირება

მოწყობილობა უზრუნველყოფს მუდმივი დამიწების დენით გამოწვეული დენის გაჟონვის გამოვლენას, რაც ხელს უწყობს ელექტრული დაზიანებისა და ხანძრის რისკის შემცირებას.

AC დენის გაჟონვის გამოვლენა

AC ტიპის დიფერენციალური დაცვა განკუთვნილია ცვლადი დენის ნარჩენი დენების დასაფიქსირებლად.

წრედის მართვა და იზოლაცია

RCCB შეიძლება გამოყენებულ იქნეს არა მხოლოდ დაცვისთვის, არამედ ელექტრული წრედის ჩართვის, გამორთვისა და იზოლაციისთვის.

ტესტირების ფუნქცია

ჩაშენებული ტესტირების ღილაკი საშუალებას იძლევა რეგულარულად შემოწმდეს დიფერენციალური დაცვის მექანიზმის გამართულობა.

მარტივი მონტაჟი

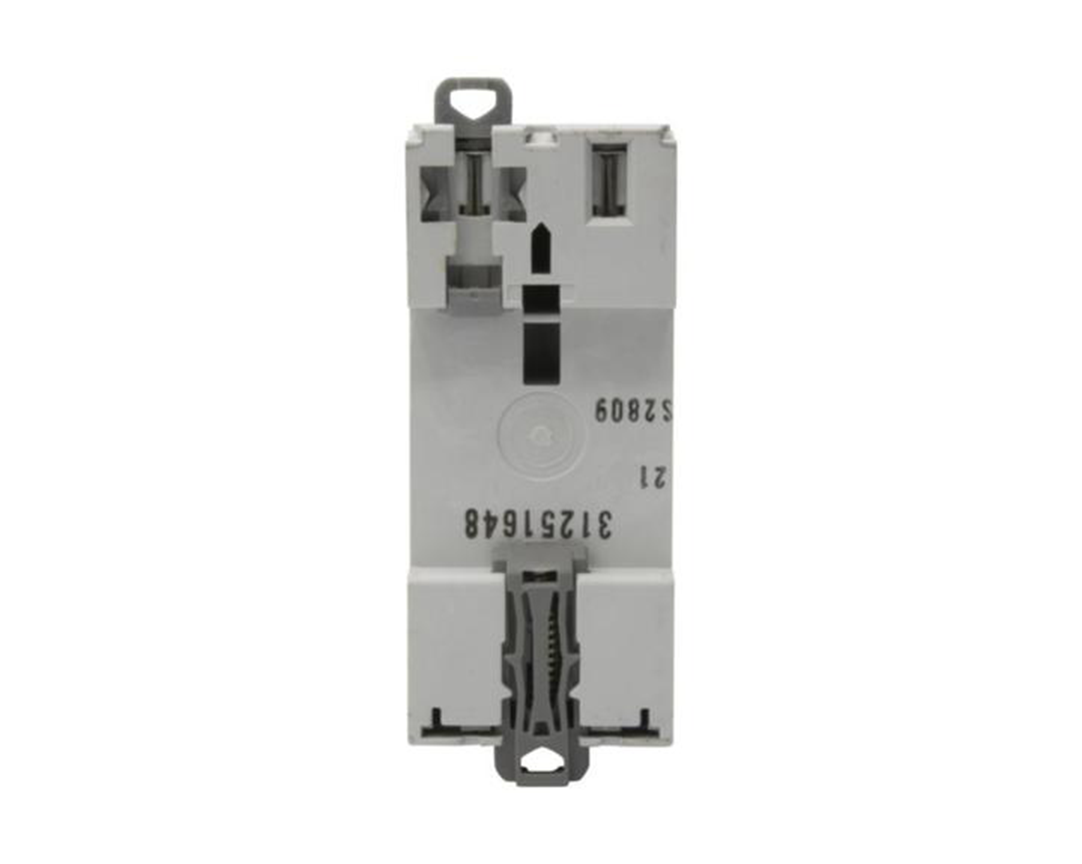

ზედა და ქვედა მხარეს განთავსებული DIN რელსის დამჭერები ამარტივებს მოწყობილობის ელექტრულ ფარში მონტაჟს.

მოსახერხებელი იდენტიფიკაცია

ეტიკეტის დამჭერი უზრუნველყოფს წრედის მკაფიო მარკირებას, ხოლო ჩართვისა და გამორთვის მდგომარეობის ინდიკაცია ამარტივებს მოწყობილობის სტატუსის ვიზუალურ კონტროლს.

მონტაჟისა და გამოყენების რეკომენდაცია

მოწყობილობის მონტაჟი უნდა შესრულდეს მოქმედი ელექტროსამონტაჟო წესების შესაბამისად და რეკომენდებულია კვალიფიციური ელექტრიკოსის მიერ.

არასწორმა მონტაჟმა ან გამოყენებამ შესაძლოა გამოიწვიოს ელექტროშოკის ან ხანძრის რისკი.

მოწყობილობის გახსნა, დაშლა ან კონსტრუქციის ცვლილება დაუშვებელია, გარდა მწარმოებლის ინსტრუქციით პირდაპირ გათვალისწინებული შემთხვევებისა.

რეკომენდებულია მხოლოდ Legrand-ის შესაბამისი აქსესუარების გამოყენება.
