ელ ავტომატი ABB 1*25A B tipi 6kA

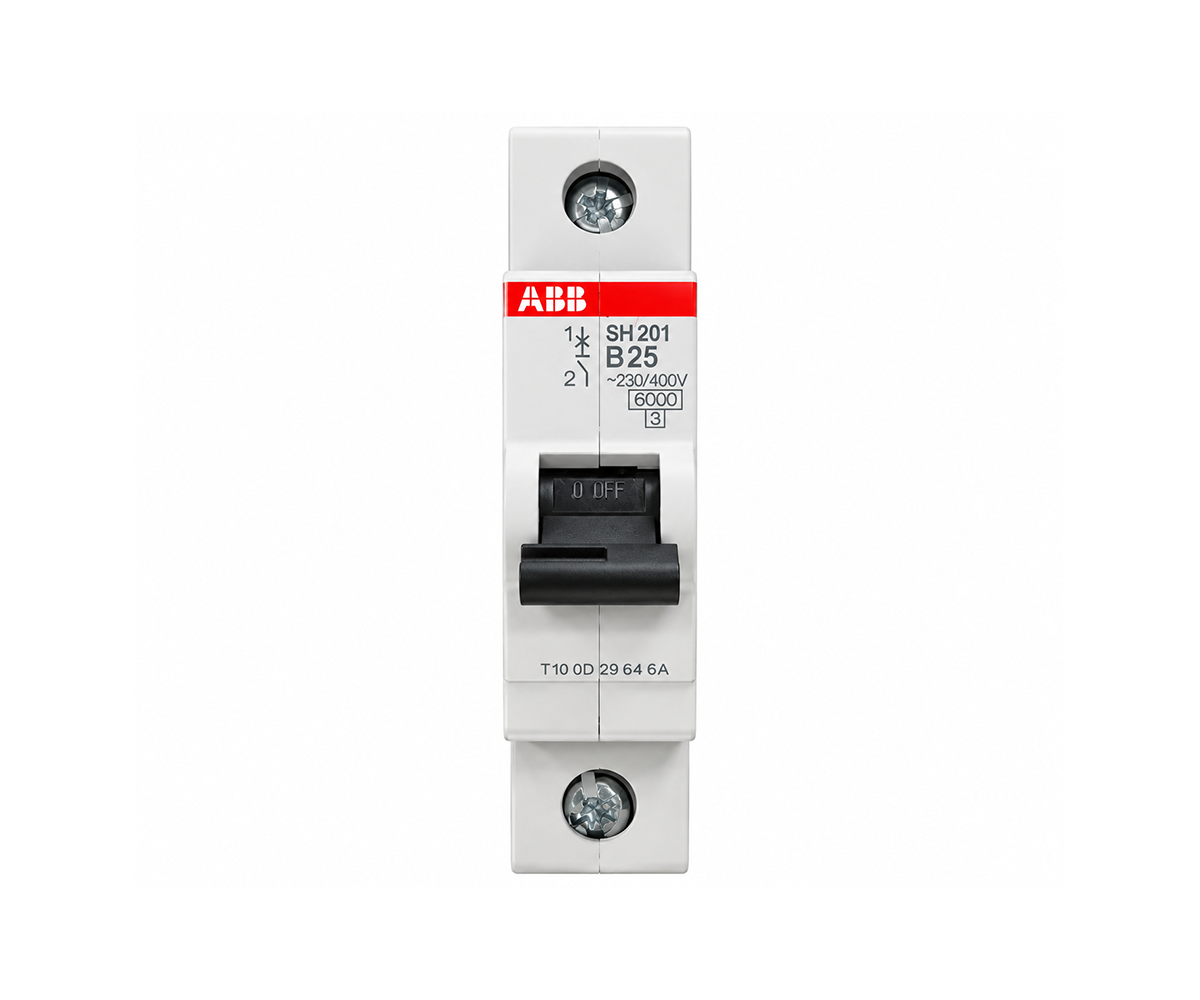

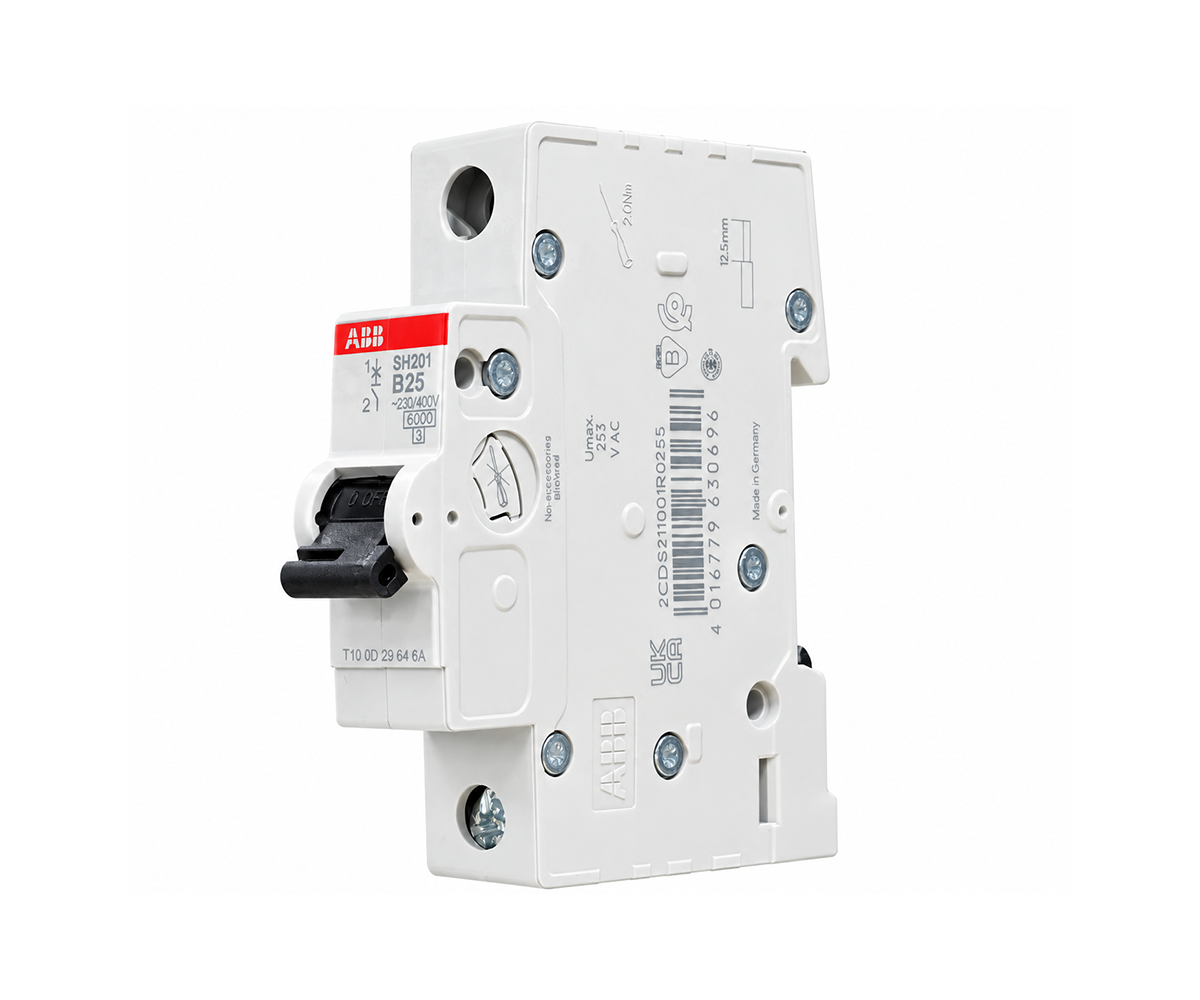

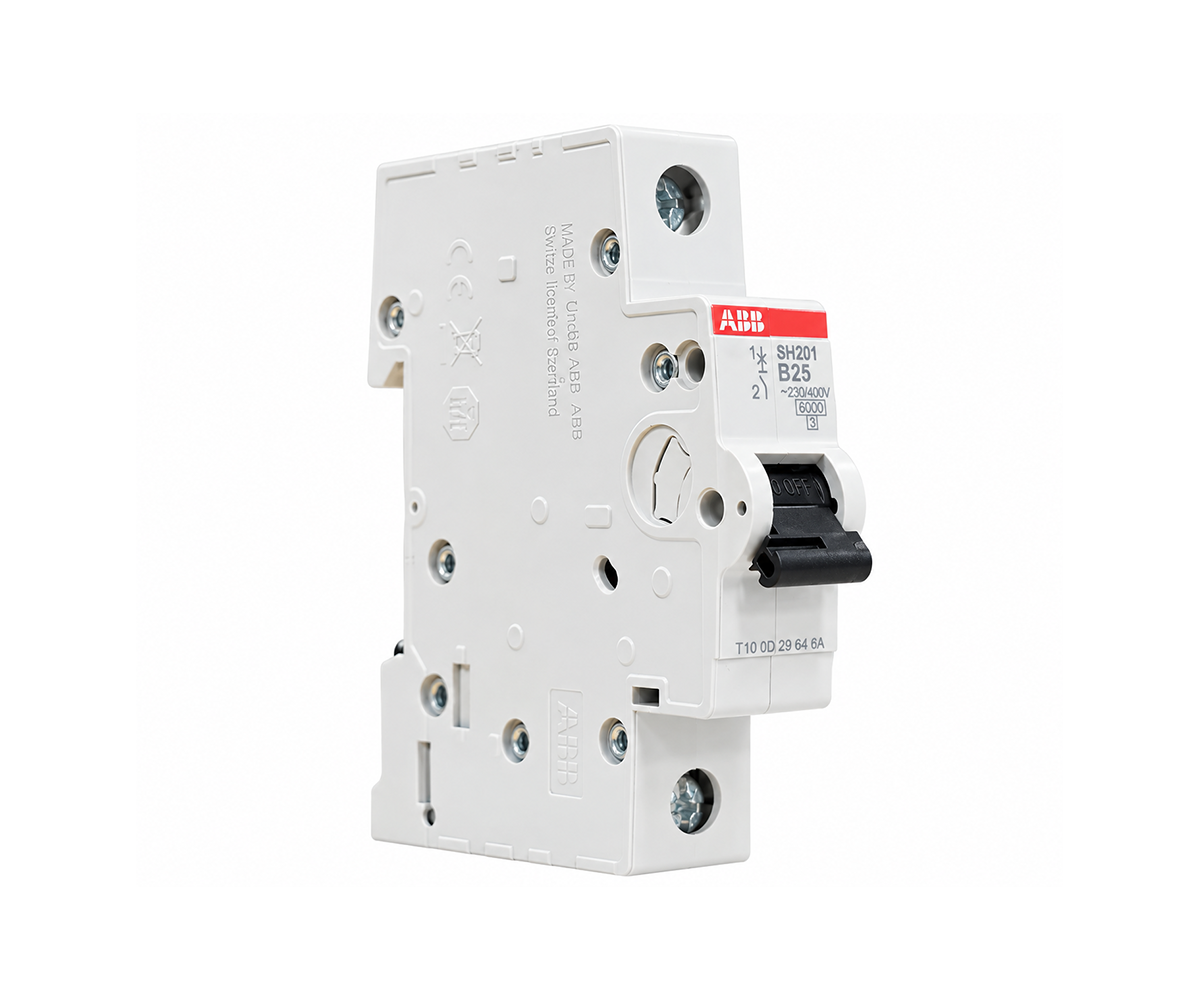

ABB SH201-B25 — ავტომატური ამომრთველი, 1P, 25A, B ტიპი, 6kA

პროდუქტის აღწერა

ABB SH201-B25 არის SH200 სერიის ერთპოლუსიანი ავტომატური ამომრთველი (MCB), ნომინალური დენით 25 A, B ტიპის გამორთვის მახასიათებლით და 6 kA ნომინალური მოკლე ჩართვის გამორთვის უნარით.

ამომრთველი აღჭურვილია ორი დამოუკიდებელი გამორთვის მექანიზმით: თერმული მექანიზმი უზრუნველყოფს ელექტრული წრედის დაცვას გადატვირთვისგან,

ხოლო ელექტრომექანიკური მექანიზმი — მოკლე ჩართვისგან დაცვას. კომპაქტური კონსტრუქცია და 17.5 მმ სიგანე იძლევა ელექტრო ფარებში სივრცის ეფექტურად გამოყენების შესაძლებლობას.

SH200 სერიის ავტომატური ამომრთველები შეესაბამება IEC/EN 60898-1 სტანდარტს და განკუთვნილია, მათ შორის, საცხოვრებელ და დაბალი ძაბვის ელექტრო დანადგარებში გამოყენებისთვის.

ტექნიკური მახასიათებლები

მწარმოებელი: ABB

სერია: SH200

მოდელი: SH201-B25

პროდუქტის ID: 2CDS211001R0255

EAN: 4016779630696

ტიპი: ავტომატური ამომრთველი (MCB)

პოლუსების რაოდენობა: 1P

დასაცავი პოლუსების რაოდენობა: 1

ნომინალური დენი (In): 25 A

გამორთვის მახასიათებელი: B

ნომინალური მოკლე ჩართვის გამორთვის უნარი: 6 kA

ნომინალური სამუშაო ძაბვა: 230 V AC

სამუშაო ძაბვის დიაპაზონი: 12–253 V AC

სიხშირე: 50/60 Hz

ნომინალური საიზოლაციო ძაბვა (Ui): 440 V

იმპულსური ძაბვისადმი გამძლეობა (Uimp): 4 kV

ენერგიის შეზღუდვის კლასი: 3

გადაძაბვის კატეგორია: III

დიელექტრიკული გამოცდის ძაბვა: 2 kV, 50/60 Hz, 1 წუთი

ელექტრული გამძლეობა: 20 000 AC ციკლი

მექანიკური გამძლეობა: 20 000 ციკლი

მიერთების ტერმინალი: ხრახნული, Cage Terminal

მოჭერის მომენტი: 2 N·m

გამტარის მიერთების მაქსიმალური კვეთი: 25 მმ²

მოქნილი გამტარი, ბუნიკით: 0.75–16 მმ²

მოქნილი გამტარი: 0.75–16 მმ²

ხისტი გამტარი: 0.75–25 მმ²

მრავალძარღვიანი გამტარი: 0.75–25 მმ²

მართვის მექანიზმი: ბერკეტული (Toggle)

კონტაქტის მდგომარეობის ინდიკაცია: ON/OFF

რეკომენდებული სახრახნისი: Pozidriv 2

სამონტაჟო ზომა: 1 მოდული, DIN 43880

სამონტაჟო რელსი: TH35-15 / TH35-7.5, IEC 60715

სამონტაჟო პოზიცია: ნებისმიერი

დაცვის ხარისხი: IP20; კორპუსის საფარით IP40

დაბინძურების ხარისხი: 2

სამუშაო ტემპერატურა: -25°C-დან +55°C-მდე

შენახვის ტემპერატურა: -40°C-დან +70°C-მდე

პროდუქტის სიგანე: 17.5 მმ

სიმაღლე: 85 მმ

სიღრმე: 69 მმ

წონა: 0.105 კგ

კორპუსის ფერი: RAL 7035

შესაბამისობის სტანდარტი: IEC/EN 60898-1

სერტიფიკაცია: CE

ძირითადი უპირატესობები

25 A ნომინალური დენი — შესაბამისი ელექტრული წრედების საიმედო დაცვისთვის;

B ტიპის გამორთვის მახასიათებელი — საცხოვრებელ და შესაბამის დაბალი ძაბვის ელექტრო ქსელებში გამოყენებისთვის;

6 kA მოკლე ჩართვის გამორთვის უნარი;

გადატვირთვისა და მოკლე ჩართვისგან დაცვის ორი დამოუკიდებელი მექანიზმი;

კომპაქტური 1-მოდულიანი კონსტრუქცია, 17.5 მმ სიგანით;

DIN რელსზე მარტივი მონტაჟი;

20 000 ციკლის ელექტრული და მექანიკური გამძლეობა;

IEC/EN 60898-1 სტანდარტთან შესაბამისობა.

ეკოლოგიური მახასიათებლები

ABB SH201-B25-ის პროდუქტის გადამუშავებადობის მაჩვენებელი, EN 45555 სტანდარტის მიხედვით, შეადგენს 92.1%-ს. პროდუქტი ასევე აკმაყოფილებს შესაბამის RoHS და REACH მოთხოვნებს.
